空調制冷換熱綜合實驗裝置
TRYTZ-61型空調制冷換熱綜合實驗裝置
一、空調制冷換熱綜合實驗裝置 概述
空調制冷換熱綜合實驗裝置是根據國家勞動和社會保障部組織編寫的《制冷設備維修工》職業技術、職業資格培訓教材以及《教育部關于加強高職高專教育人才培養工作空調制冷換熱綜合實驗裝置”是依據目前國內建筑電氣、樓宇智能化專業的相關教學內容精心設計的綜合實驗裝置。該裝置結合當前安防領域的先進技術，從教學實驗需求的角度出發，以工程化的設計理念完整地實現了全空氣空調制冷換熱調節系統的工作過程。

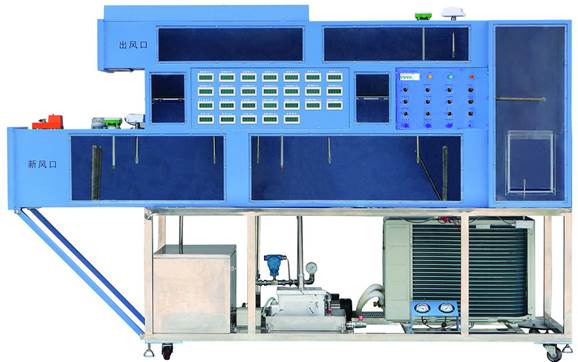

TRYTZ-61型空調制冷換熱綜合實驗裝置
二、空調制冷換熱綜合實驗裝置 系統特點
1. 綜合性：采用國內獨有的二次回風系統，在同一實驗臺上能模擬八種制冷工況
2. 工程化：整套控制系統大部分采用工業現場實際應用部件
3. 開放性：裝置采用透明化、開放式設計，學生能夠直觀清晰的了解整個裝置的工作過程
4. 安全保護：設有電流型漏電保護裝置，實驗強電連接導線及插座采用手槍插式全封閉結構，使用方便可靠，杜絕觸電
5. 采用空氣預加熱系統能在冬季模擬夏季工況
三、空調制冷換熱綜合實驗裝置 技術參數
1. 輸入電源：三相五線 380V±10% 50Hz
2. 整機容量：≤4.5kVA
3. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
四、空調制冷換熱綜合實驗裝置系統組成
空調制冷換熱系統由實驗臺、制冷機組、制熱系統、加濕裝置、空調箱（風道）、冷凍水系統、測量儀表（包括溫濕度傳感器及風速傳感器）、電氣控制系統、模擬熱源等組成。
1. 實驗臺
采用不銹鋼底架、風道和模擬房間為鐵質雙層亞光密紋噴塑結構，有機玻璃封板，實驗直觀清晰。
2. 制冷機組、制熱機組
采用1.5P熱泵空調的室外機組和盤管蒸發器，組成冷源和熱源，對煤水進行冷卻。
額定電壓：AC220V
制冷/制熱額定輸入電流：5.0A/5.6A
制冷/制熱額定消耗功率：1.10kW/1.21kW
制冷量3200W、制熱量4350W
3. 加濕裝置
采用1.6升PTC加濕氣、蒸汽軟管和蒸汽噴頭組成。
額定功率：1.2kW
蒸汽噴管（φ10）
4. 冷凍水系統
整個供水系統的動力源為磁力驅動泵，由制冷系統將水箱的水溫制冷/制熱，再由水泵打到表冷器中，通過表冷器與空氣進行交換，水又回到水箱，實現了循環使用。
5. 測量儀表
有七組溫濕度傳 感器、三組風速傳感器和一組流量傳感器及顯示儀表組成。
5.1溫濕度傳感器：
安裝方式：管道式
溫度測量范圍：-20℃～+60℃
測量誤差：±0.5℃
濕度測量范圍：0～100%
測量誤差：± 3%
探頭工作溫度-40℃～+120℃
5.2風速傳感器
安裝方式：管道式
測量范圍：0～10m/s、0～15m/s、0～20m/s
探頭長度200mm
探頭工作溫度-25℃～+50℃
5.3渦輪流量變送器
測量范圍：0.2～1.2m3/h
壓力：6.3MPa
6. 電氣控制系統
電氣控制由手動控制，如加熱器的電源、送風機電源、制冷/制熱的啟動等，并帶有相應的指示。
6.1 PLC控制模塊
PLC可編程控制器：采用CPU224主機模塊、3套模擬量模塊EM231及相關繼電器，控制開關，指示燈，標準通信接口及配件。
6.3 三組態監控軟件
6.4 三菱變頻器
工作電壓：AC220V
功率：0.4kW
7. 空氣處理系統
空氣流程由左邊的新風進口進風，經過空氣過濾器對新風進行過濾，然后經換熱器進行冷熱交換，再經過加濕裝置和風機，從左下角送到模擬房間，最后由模擬房間左上角送出房間，由排風口排出。同時，還設有一次回風、二次回風。所有風門均為電動調節機構，通過調節旋鈕可控制其開度大小。
8. 空調制冷換熱綜合實驗裝置 系統圖
空調制冷換熱綜合實驗裝置
五、實驗項目
1. 封閉式系統冬季運行工況
2. 封閉式系統夏季運行工況
3. 直流式系統冬季運行工況
4. 直流式系統夏季運行工況
5. 一次回風系統冬季運行工況
6. 一次回風系統夏季運行工況
7. 二次回風系統冬季運行工況實驗
8. 二次回風系統夏季運行工況實驗
