RY-KGD型系列第八代智能家電多功能實驗考核設備(演示軟件+考核系統)
一、產品特點：
RY-KGD型型智能型家庭視聽影院綜合實驗室設備（第八代）是在家庭視聽影院綜合實驗室設備的基礎上進行了外形地改造，再輔以功能強大的多媒體教學軟件，不僅在硬件結構上更加合理，緊湊、美觀，使實驗室整體視野明顯開闊
。而且在軟件的支持下，使家用電器教學向智能化、高層次邁進，
。而且在軟件的支持下，使家用電器教學向智能化、高層次邁進，集當今的數字控制技術實驗室設備，I2C總線控制，大規模的TV信號處理集成電路組成了當今電視機市場的主流產品，詳細介紹調試方法和檢修數據，使學生訊速掌握實驗中的技巧，精辟分析電路使學生成為識圖高手，整套設備功能先進造型美觀演示方便。教師臺如配上電腦、投影機、展示屏或背投大屏幕彩電、教學軟件即可進行電化教學。
考核系統:
考核系統:
1、計算機可以監控1-126臺家用電器智能考核臺
2、已設置30多個故障點。（可擴展到65個故障點）
3、具有發卷功能
4、具有收卷功能
5、試卷清零
6、自動檢測各家用電器考核臺的通訊聯機情況
7、可以生成學生個人成績單
8、可以對學生考核情況進行統計
9、設有進入系統密碼
10、具有打印功能
顯著特點:
1、所配軟件可通過人機對話進行故障模 擬、故障分析、資料查詢等操作。若再配上投影儀等輔助多媒體設施，進行電化教學，效果會更加理想。
2、黑白、彩色顯管采用臥式安裝結構，不僅降低了實驗臺的高度，而且避免了光線直射學生的眼睛，從而保護學生的視力。
3、顯示儀表全部采用數字式，讀取數據直觀、準確。
4、彩電采用I2C總線控制
家電實驗室根據配置和能完成的實驗項目不同，本系列產品分六種，用戶根據教學需要選擇配置。
二、實驗機種配置(十四合一至八合一):
二、實驗機種配置(十四合一至八合一):
|
(十四合一)功能與實驗(機種配置)
(可完成以下機型原理的全部實驗)
1、數碼卡接OK、立體聲功放
2、全自動遙控彩色電視機(東芝二片)
3、TA集成黑白電視機
4、調頻調幅收音機
5、錄音機
6、彩色信號發生器
7、VCD視盤機/DVD
8、UPC黑白電視機
9、分立黑白電視機
10、三洋單片彩電(I2C總線控制)
11、5.1聲道環繞功率放大器
12、大功率音箱
13、直流穩壓電源
14、教學軟件 |
(十二合一)功能與實驗(機種配置)
(可完成以下機型原理的全部實驗)
1、數碼卡接OK、立體聲功放
2、全自動遙控彩色電視機(東芝二片)
3、TA集成黑白電視機
4、調頻調幅收音機
5、錄音機
6、彩色信號發生器
7、VCD視盤機/DVD
8、UPC黑白電視機
9、分立黑白電視機
10、三洋單片彩電(I2C總線控制)
11、5.1聲道環繞功率放大器
12、大功率音箱 |
|
(十合一)功能與實驗(機種配置)
(可完成以下機型原理的全部實驗)
1、數碼卡接OK、立體聲功放
2、自動遙控彩色電視機(東芝二片)
3、TA集成黑白電視機
4、調頻調幅收音機
5、錄音機
6、彩色信號發生器
7、VCD視盤機/DVD
8、UPC黑白電視機
9、分立黑白電視機
10、三洋單片彩電(I2C總線控制) |
(九合一)功能與實驗(機種配置)
(可完成以下機型原理的全部實驗)
1、數碼卡接OK、立體聲功放
2、全自動遙控彩色電視機(東芝二片)
3、TA集成黑白電視機
4、調頻調幅收音機
5、錄音機
6、彩色信號發生器
7、VCD視盤機/DVD
8、UPC黑白電視機
9、分立黑白電視機 |
|
(八合一)功能與實驗(機種配置)
(可直接完成以下機型原理的全部實驗)
1、數碼卡接OK、立體聲功效
2、全自動遙控彩色電視機(東芝二片)
3、TA集成黑白電視機
4、調頻調幅收音機
5、錄音機
6、彩色信號發生器
7、VCD視盤機/DVD
8、UPC黑白電視機 |
(七合一)功能與實驗(機種配置)
(可直接完成以下機型原理的全部實驗)
1、數碼卡接OK、立體聲功效
2、全自動遙控彩色電視機(東芝二片)
3、TA集成黑白電視機
4、調頻調幅收音機
5、錄音機
6、彩色信號發生器
7、VCD視盤機/DVD |
|

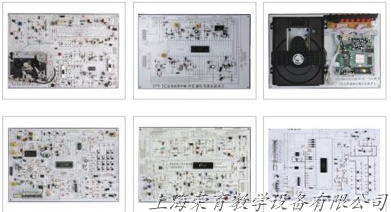

(十四合一)全透明單元板配置：
1、1號板：收錄機，交流偏振蕩電路單元，調頻調幅收音機電路單元，錄音放音音頻放大電路單元，錄音機機芯電路單元。
2、2號板：黑白電視機，電源變壓器電路單元，整流濾波電路單元，黑白穩壓電源電路單元，立體聲功率放大電路單元
3、3號板：黑白電視機，場輸出電路單元，行輸出電路單元，同步分離行振蕩電路單元，視頻放大電路單元
4、4號板：黑白電視機，UPC黑白伴音功放電路單元，UPC黑白中放電路單元
5、5號板：黑白電視機，TA黑白伴音電路單元，TA黑白伴入大電路單元，TA黑白中放電路單元
6、6號板：黑白電視機，分立黑白電視機中頻放大電路單元，分立黑白伴音鑒頻電路單元
7、7號板：VCD視盤機，VCD電源視頻射頻電路單元，VCD接收電路單元，VCD顯示驅動按鍵電路單元
8、VCD機忒、解壓電路單元
9、數碼卡拉OK電路單元
10、彩色電視機行輸出一塊電路單元
11、彩色電視機場輸出一塊電路單元
12、彩色電視機視放一塊電路單元
13、彩色電視機高頻頭中放遙控電路單元
14、彩色電視機解碼亮度放大電路一塊單元
15、彩色電視機開關電源電路一塊單元
16、I2C總線控制高頻頭遙控電路一塊單元
17、I2C總線控制中放解碼器亮度電路一塊單元
18、I2C總線控制輸出電路一塊單元
19、I2C總線控制視放電路一塊單元
20、5.1聲道功率放大器，揚聲器保護電路單元 |
(十二合一)全透明單元板配置：
1、1號板：收錄機，交流偏振蕩電路單元，調頻調幅收音機電路單元，錄音放音音頻放大電路單元，錄音機機芯電路單元。
2、2號板：黑白電視機，電源變壓器電路單元，整流濾波電路單元，黑白穩壓電源電路單元，立體聲功率放大電路單元
3、3號板：黑白電視機，場輸出電路單元，行輸出電路單元，同步分離行振蕩電路單元，視頻放大電路單元
4、4號板：黑白電視機，UPC黑白伴音功放電路單元，UPC黑白中放電路單元
5、5號板：黑白電視機，TA黑白伴音電路單元，TA黑白伴入大電路單元，TA黑白中放電路單元
6、6號板：黑白電視機，分立黑白電視機中頻放大電路單元，分立黑白伴音鑒頻電路單元
7、7號板：VCD視盤機，VCD電源視頻射頻電路單元，VCD接收電路單元，VCD顯示驅動按鍵電路單元
8、VCD機忒、解壓電路單元
9、數碼卡拉OK電路單元
10、彩色電視機行輸出一塊電路單元
11、彩色電視機場輸出一塊電路單元
12、彩色電視機視放一塊電路單元
13、彩色電視機高頻頭中放遙控電路單元
14、彩色電視機解碼亮度放大電路一塊單元
15、彩色電視機開關電源電路一塊單元
16、I2C總線控制高頻頭遙控電路一塊單元
17、I2C總線控制中放解碼器亮度電路一塊單元
18、I2C總線控制輸出電路一塊單元
19、I2C總線控制視放電路一塊單元
20、5.1聲道功率放大器，揚聲器保護電路單元 |
|
(十合一)全透明單元板配置：
1、1號板：收錄機，交流偏振蕩電路單元，調頻調幅收音機電路單元，錄音放音音頻放大電路單元，錄音機機芯電路單元。
2、2號板：黑白電視機，電源變壓器電路單元，整流濾波電路單元，黑白穩壓電源電路單元，立體聲功率放大電路單元
3、3號板：黑白電視機，場輸出電路單元，行輸出電路單元，同步分離行振蕩電路單元，視頻放大電路單元
4、4號板：黑白電視機，UPC黑白伴音功放電路單元，UPC黑白中放電路單元
5、5號板：黑白電視機，TA黑白伴音電路單元，TA黑白伴入大電路單元，TA黑白中放電路單元
6、6號板：黑白電視機，分立黑白電視機中頻放大電路單元，分立黑白伴音鑒頻電路單元
7、7號板：VCD視盤機，VCD電源視頻射頻電路單元，VCD接收電路單元，VCD顯示驅動按鍵電路單元
8、VCD機忒、解壓電路單元
9、數碼卡拉OK電路單元
10、彩色電視機行輸出一塊電路單元
11、彩色電視機場輸出一塊電路單元
12、彩色電視機視放一塊電路單元
13、彩色電視機高頻頭中放遙控電路單元
14、彩色電視機解碼亮度放大電路一塊單元
15、彩色電視機開關電源電路一塊單元
16、I2C總線控制高頻頭遙控電路一塊單元
17、I2C總線控制中放解碼器亮度電路一塊單元
18、I2C總線控制輸出電路一塊單元
19、I2C總線控制視放電路一塊單元 |
(九合一)全透明單元板配置：
1、1號板：收錄機，交流偏振蕩電路單元，調頻調幅收音機電路單元，錄音放音音頻放大電路單元，錄音機機芯電路單元。
2、2號板：黑白電視機，電源變壓器電路單元，整流濾波電路單元，黑白穩壓電源電路單元，立體聲功率放大電路單元
3、3號板：黑白電視機，場輸出電路單元，行輸出電路單元，同步分離行振蕩電路單元，視頻放大電路單元
4、4號板：黑白電視機，UPC黑白伴音功放電路單元，UPC黑白中放電路單元
5、5號板：黑白電視機，TA黑白伴音電路單元，TA黑白伴入大電路單元，TA黑白中放電路單元
6、6號板：黑白電視機，分立黑白電視機中頻放大電路單元，分立黑白伴音鑒頻電路單元
7、7號板：VCD視盤機，VCD電源視頻射頻電路單元，VCD接收電路單元，VCD顯示驅動按鍵電路單元
8、VCD機忒、解壓電路單元
9、數碼卡拉OK電路單元
10、彩色電視機行輸出一塊電路單元
11、彩色電視機場輸出一塊電路單元
12、彩色電視機視放一塊電路單元
13、彩色電視機高頻頭中放遙控電路單元
14、彩色電視機解碼亮度放大電路一塊單元
15、彩色電視機開關電源電路一塊單元
|
|
(八合一)全透明單元板配置：
1、1號板：收錄機，交流偏振蕩電路單元，調頻調幅收音機電路單元，錄音放音音頻放大電路單元，錄音機機芯電路單元。
2、2號板：黑白電視機，電源變壓器電路單元，整流濾波電路單元，黑白穩壓電源電路單元，立體聲功率放大電路單元
3、3號板：黑白電視機，場輸出電路單元，行輸出電路單元，同步分離行振蕩電路單元，視頻放大電路單元
4、4號板：黑白電視機，UPC黑白伴音功放電路單元，UPC黑白中放電路單元
5、5號板：黑白電視機，TA黑白伴音電路單元，TA黑白伴入大電路單元，TA黑白中放電路單元
6、6號板：黑白電視機，分立黑白電視機中頻放大電路單元，分立黑白伴音鑒頻電路單元
7、7號板：VCD視盤機，VCD電源視頻射頻電路單元，VCD接收電路單元，VCD顯示驅動按鍵電路單元
8、VCD機忒、解壓電路單元
9、數碼卡拉OK電路單元
10、彩色電視機行輸出一塊電路單元
11、彩色電視機場輸出一塊電路單元
12、彩色電視機視放一塊電路單元
13、彩色電視機高頻頭中放遙控電路單元
14、彩色電視機解碼亮度放大電路一塊單元 |
(七合一)全透明單元板配置：
1、1號板：收錄機，交流偏振蕩電路單元，調頻調幅收音機電路單元，錄音放音音頻放大電路單元，錄音機機芯電路單元。
2、2號板：黑白電視機，電源變壓器電路單元，整流濾波電路單元，黑白穩壓電源電路單元，立體聲功率放大電路單元
3、3號板：黑白電視機，場輸出電路單元，行輸出電路單元，同步分離行振蕩電路單元，視頻放大電路單元
4、4號板：黑白電視機，UPC黑白伴音功放電路單元，UPC黑白中放電路單元
5、5號板：黑白電視機，TA黑白伴音電路單元，TA黑白伴入大電路單元，TA黑白中放電路單元
6、6號板：黑白電視機，分立黑白電視機中頻放大電路單元，分立黑白伴音鑒頻電路單元
7、7號板：VCD視盤機，VCD電源視頻射頻電路單元，VCD接收電路單元，VCD顯示驅動按鍵電路單元
8、VCD機忒、解壓電路單元
9、數碼卡拉OK電路單元
10、彩色電視機行輸出一塊電路單元
11、彩色電視機場輸出一塊電路單元
12、彩色電視機視放一塊電路單元
13、彩色電視機高頻頭中放遙控電路單元 |
實驗臺主要組件配置參數
1、彩色、黑白電視信號發生器（可方便地直接選擇測試信號）
2、全隔離調壓器（內置式）
3、彩色、黑白14吋顯像管（彩管為西安彩虹新管）
4、便攜式500型萬用表
5、內置式5.1聲道揚聲器
6、電壓電流指示表
7、電源空氣開關、帶短路和漏電保護
8、隔離電源輸出插座
9、有線電視信號輸出結構
10、立體聲耳機插座及耳機
11、直流電源發生器有多種輸出電壓供選用：
①：-30V ②：+5V ③：+12 V
④：+30V ⑤：+45V ⑥：+114V
⑦：+180V
主要技術參數
1、彩色、黑白電視信號發生器（可方便地直接選擇測試信號）
2、全隔離調壓器（內置式）
3、彩色、黑白14吋顯像管（彩管為西安彩虹新管）
4、便攜式500型萬用表
5、內置式5.1聲道揚聲器
6、電壓電流指示表
7、電源空氣開關、帶短路和漏電保護
8、隔離電源輸出插座
9、有線電視信號輸出結構
10、立體聲耳機插座及耳機
11、直流電源發生器有多種輸出電壓供選用：
①：-30V ②：+5V ③：+12 V
④：+30V ⑤：+45V ⑥：+114V
⑦：+180V
主要技術參數
工作電源：AC220V±10% 50Hz
環境溫度：-5℃～40℃
相對濕度：≤85%（25℃）
整機功耗：＜200W
外形尺寸：1600mm×850mm×960mm
