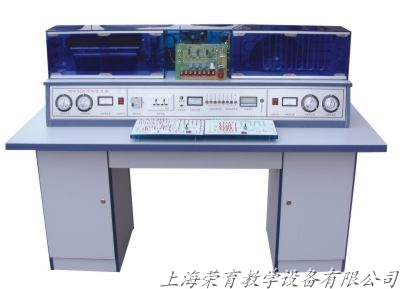

RY-208A 變頻空調制冷制熱實訓考核綜合實驗設備(第八代)
+演示軟件+考核系統+溫度檢測
+演示軟件+考核系統+溫度檢測
RY-208A 變頻空調制冷制熱實訓考核綜合實驗設備設備采用了變頻技術，先將單相交流電源經整流橋整流成直流電，又經三相逆變橋把直流電“逆變”成頻率任意可調的三相交流電，自動控制壓縮機的速度，達到節能的目的。
另外新增加其它類型的空調、冰箱系統及電路十幾個機種，有利于學生更全面地掌握制冷制熱技術。分體空調為立體結構，前面為仿真室內機組，后部為真實室外機組，室內機組改進為真實空調組件，外套真空調全透明外殼。冰箱方面也進行了改進，前后格分開：前面為冷凍室，后面為電冰箱壓縮機、工作室、加裝溫度調節器。 為了克服冰箱、空調溫度顯示的問題，第七代產品又增加了教師故障演示軟件、巡回檢測數碼溫度顯示系統，可以很直觀地觀察制冷及制熱系統中各關鍵點的溫度。
另外新增加其它類型的空調、冰箱系統及電路十幾個機種，有利于學生更全面地掌握制冷制熱技術。分體空調為立體結構，前面為仿真室內機組，后部為真實室外機組，室內機組改進為真實空調組件，外套真空調全透明外殼。冰箱方面也進行了改進，前后格分開：前面為冷凍室，后面為電冰箱壓縮機、工作室、加裝溫度調節器。 為了克服冰箱、空調溫度顯示的問題，第七代產品又增加了教師故障演示軟件、巡回檢測數碼溫度顯示系統，可以很直觀地觀察制冷及制熱系統中各關鍵點的溫度。一、顯著特點：
1、線路絕對仿真。(與市場上的變頻空調的總體結構、性能完全一樣)
2、多點溫度采集、巡回檢測、數碼顯示。
1)、空調器采用尖端純直流變頻技術節省能源，利于教學。
2)、整體設計合理、緊湊，使實驗室視野更加開闊。
3、軟、硬件相結合，增加實驗項目。
4、純軟件模擬仿真制冷、制熱全過程。

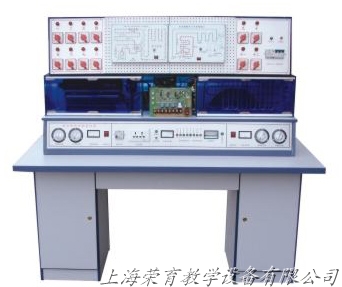

教師演示控制臺(帶故障演示軟件)
二、考核系統1、計算機可以監控1-126臺家用電器智能考核臺
2、已設置10多個故障點。（可擴展到30多個故障點）
3、具有發卷功能
4、具有收卷功能
5、試卷清零
6、自動檢測各家用電器考核臺的通訊聯機情況
7、可以生成學生個人成績單
8、可以對學生考核情況進行統計
9、設有進入系統密碼

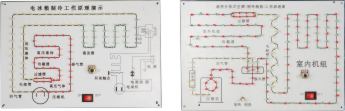

三、空調冰箱系統流程實習項目：
1、普通單門電冰箱系統流程 9、分體式熱泵型空調器電控系統流程
2、雙門直冷式電冰箱制冷系統流程 10、窗式電泵型空調器系統流程
3、雙門間冷式電冰箱制冷系統流程 11、風冷柜式空調器電控系統流程
4、單門直冷式電冰箱制冷系統流程 12、電冰箱動態演示系統
5、單門間冷式電冰箱制冷系統流程 13、分體式熱泵型空調器動態演示系統
6、熱敏電阻溫控器系統流程 14、電冰箱模擬演示系統（硬件）
7、GR204EIC溫控器系統流程 15、變頻空調模擬演示系統（硬件）
8、分體式熱泵型空調器系統流程
2、雙門直冷式電冰箱制冷系統流程 10、窗式電泵型空調器系統流程
3、雙門間冷式電冰箱制冷系統流程 11、風冷柜式空調器電控系統流程
4、單門直冷式電冰箱制冷系統流程 12、電冰箱動態演示系統
5、單門間冷式電冰箱制冷系統流程 13、分體式熱泵型空調器動態演示系統
6、熱敏電阻溫控器系統流程 14、電冰箱模擬演示系統（硬件）
7、GR204EIC溫控器系統流程 15、變頻空調模擬演示系統（硬件）
8、分體式熱泵型空調器系統流程
四、電冰箱故障設置方法
|
編號 |
故障名稱 |
故障設置方法 |
|
1 |
漏氟 |
從截止閥Ⅰ充氣口放氣 |
|
2 |
毛細管堵塞 |
關截止閥Ⅱ，全關即全堵，半關即半堵 |
|
3 |
氟太多 |
從截止閥Ⅰ充氣口加氟至 1.25倍電流 |
|
4 |
壓縮機吸氣口堵塞 |
用壞的過載保護器代替好的 |
|
5 |
壓縮機啟動電容故障 |
用不匹配的或壞的電容換掉好的 |
|
6 |
不停機 |
故障代碼 C |
|
7 |
不停機 |
故障代碼 D |
|
8 |
燈不亮 |
故障代碼 E |
|
編號 |
故障名稱 |
故障設置方法 |
|
1 |
漏氟 |
從截止閥Ⅰ充氣口放氣 |
|
2 |
毛細管堵塞 |
關截止閥Ⅱ，全關即全堵，半關即半堵 |
|
3 |
氟太多 |
從截止閥Ⅰ充氣口加氟至 1.25倍電流 |
|
4 |
壓縮機吸氣口堵塞 |
關截止閥Ⅰ，全關即全堵，半關即半堵 |
|
5 |
冷凝器臟堵塞 |
用一玻璃板封住冷凝器進風表面 |
|
6 |
蒸發器臟堵塞 |
用一玻璃板封住蒸發器進風表面 |
|
7 |
壓縮機過載保護器 |
故障代碼 BK |
|
8 |
壓縮機啟動電容器 |
故障代碼 BM |
|
9 |
不制熱 |
故障代碼 BL |
|
10 |
室外風面不轉 |
故障代碼 BO |
|
11 |
室內風機不轉 |
故障代碼 BN |
|
12 |
溫控不靈 |
故障代碼 BS |
|
13 |
遙控接收頭損壞 |
故障代碼 BP |
|
14 |
整流電源電路故障 |
故障代碼 BF |
|
15 |
制冷系統故障 |
把盤管處溫度傳感器移開 |
|
16 |
風門不動作 |
故障代碼 BY |
|
17 |
溫控控頭損壞 |
故障代碼 BR |
|
18 |
+5V電源故障 |
故障代碼 BG |
|
19 |
+12V電源故障 |
故障代碼 BV |
|
20 |
遙控器損壞 |
故障代碼 BU |
六、主要技術參數
工作電源：AC220V±5%（單相） 整機功耗：＜1KW
額定功率：50HZ 外形尺寸：1600 mm800mm1170mm
適用電壓范圍：160V～253V 壓縮機功率：
最大遙控距離/角度范圍：8m/80 空調：1ph 冰箱：1/10ph
噪音：內37～44dB 外55dB 制冷機類型：
環境溫度：-5℃～40℃ 空調：R22 冰箱：R12
相對溫度：≤85%（25℃） 空調工作方式：直流變頻
工作電源：AC220V±5%（單相） 整機功耗：＜1KW
額定功率：50HZ 外形尺寸：1600 mm800mm1170mm
適用電壓范圍：160V～253V 壓縮機功率：
最大遙控距離/角度范圍：8m/80 空調：1ph 冰箱：1/10ph
噪音：內37～44dB 外55dB 制冷機類型：
環境溫度：-5℃～40℃ 空調：R22 冰箱：R12
相對溫度：≤85%（25℃） 空調工作方式：直流變頻
