電工電子 實驗裝置(RYDG-01A型)
編號:N20085314145
電工電子實驗室:

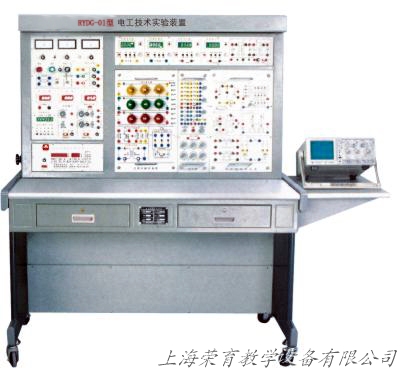

RYDG-01A 電工電子實驗裝置
本裝置是在“RYDG-01 電工技術實驗裝置”的基礎上增加“數字電路”和“模擬電路”實驗內容及相應的數字電路實驗、模擬電路實驗掛件“RYDG-11”。
一、RYDG-01數字電路、模擬電路實驗掛件功能：
提供穩壓電源四路（±5V/0.5A；±15V/0.5A，均有短路保護、自動恢復功能）、低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）、四位十進制譯碼顯示器、兩組撥碼盤、8位邏輯開關、8位電平指示器、三態邏輯筆、單次脈沖源、揚聲器、振蕩線圈、按鍵、橋堆及電位器等。另外，還設有一些高可靠圓腳集成電路插座（8P 2只、14P 3只、16P 4只、28P 1只、40P 1只）及可靠的鍍銀長紫銅管（供插電阻、電容、電位器、晶體管等元件）。實驗掛箱配有：①共射極單管放大器負反饋放大器實驗板、②射極跟隨器實驗板、③RC正弦振蕩器實驗板、④差動放大器實驗板、⑤OTL功率放大器實驗板共五塊及若干分立元件，可采用固定線路或分立元件靈活組合進行實驗，有利于提高學生動手能力。
二、配置清單（每臺）
|
RYDG-01 |
電源儀器控制屏 |
1套 |
|
RYDG-02 |
實驗桌 |
1張 |
|
RYDG-03 |
電路基礎實驗掛件 |
1套 |
|
RYDG-04 |
交流電路實驗掛件 |
1套 |
|
RYDG-05 |
元件箱 |
1套 |
|
RYDG-06 |
單相智能功率、功率因數表 |
1只 |
|
RYDG-09 |
真有效值交流數字毫伏表 |
1只 |
|
RYDG-10 |
受控源（四咱）、回轉器、負阻抗變換器 |
1套 |
|
RYDG-11 |
數字電路、模擬電路實驗掛件 |
1套 |
|
|
高可靠護套結構手槍插式實驗連接線及配件 |
1套 |
三、實驗項目
（一）電工實驗項目，同“RYDG-01 電工技術實驗裝置”。
（二）數字電路實驗項目：
（一）電工實驗項目，同“RYDG-01 電工技術實驗裝置”。
（二）數字電路實驗項目：
|
l.與門電路邏輯功能測試 |
11.二——十進制8421譯碼器 |
|
2.或門電路邏輯功能測試 |
12.加法器 |
|
3.與非門電路邏輯功能測試 |
13.減法器 |
|
4.非門電路邏輯功能測試 |
14.由集成與非門構成單穩態觸發器 |
|
5.CM0S門電路的測試 |
15.T觸發器實驗 |
|
6.基本RS觸發器 |
16.組合電路的設計之一——編碼轉換 |
|
7.JK觸發器
8.D觸發器
9.555時基電路的應用 |
17.組合電路的設計之二——顯示電路 18.同步時序電路的設計 19.計算機時序電路的設計 |
|
10.二——十進制計數器 |
20.CM0S集成A/D、D/A轉換電路實驗 |
……
自行設計、開發實驗電路。
（三）模擬電路實驗:
（三）模擬電路實驗:
采用固定線路和分立元件靈活組合進行實驗。
1、固定線路板實驗有：
（1）共射極單管放大器負反饋放大器實驗
（2）射極限跟隨器實驗
（3）RC正弦振蕩器實驗
（4）差動放大器實驗
（5）OTL功率放大器實驗
2、分立元件可完成：單管放大、整流、濾波、穩壓、運放、全波可控及趣味性實驗，也可利用此平臺開發其他實驗項目。
