電工電子電力拖動實驗裝置(RYDG-01B型)
編號:N20085314212
電工電子實驗室:

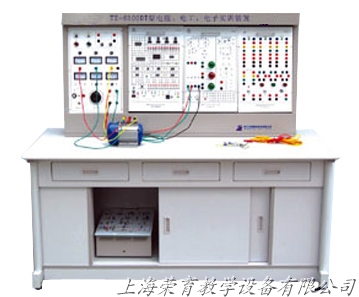

RYDG-01B型電工電子電力拖動實驗裝置
本裝置是在“RYDG-01型電工技術實驗裝置”的基礎上增加“數字電路”、“模擬電路”和“電力拖動”實驗內容和相應的實驗掛件。增加掛件名稱和功能如下：
一、RYDG-11數字電路、模擬電路
提供穩壓電源四路（±5V/0.5A；±15V/0.5A，均有短路保護、自動恢復功能）、低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）、四位十進制譯碼顯示器、兩組撥碼盤、8位邏輯開關、8位電平指示器、三態邏輯筆、單次脈沖源、揚聲器、振蕩線圈、按鍵、橋堆及電位器等。另外，還設有一些高可靠圓腳集成電路插座（8P 2只、14P 3只、16P 4只、28P 1只、40P 1只）及可靠的鍍銀長紫銅管（供插電阻、電容、電位器、晶體管等元件）。實驗掛箱配有：①共射極單管放大器負反饋放大器實驗板、②射極跟隨器實驗板、③RC正弦振蕩器實驗板、④差動放大器實驗板、⑤OTL功率放大器實驗板共五塊及若干分立元件，可采用固定線路或分立元件靈活組合進行實驗，有利于提高學生動手能力。
二、RYDG-15繼電接觸控制
提供中間繼電器二只，熱繼電器一只，熔斷器三只，轉換開關三只，按鈕一只，行程開關四只，信號燈、保險絲座各一只。各器件的工作端子均已引到面板上，供實驗接線用。三、RYDG-17繼電接觸控制
提供交流接觸器（線圈電壓380V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓380V）一只，變壓器(220V/26V/6.3V)、整流電路、能耗制動電阻(10Ω/25W)各一組，帶燈按鈕（黃、綠、紅各一只）三只。將各器件的工作端子引到面板上，供實驗接線用。
● 配置清單（每臺）
|
RYDG-01 |
電源儀器控制屏 |
1套 |
|
RYDG-02 |
實驗桌 |
1張 |
|
RYDG-03 |
電路基礎實驗掛件 |
1套 |
|
RYDG-04 |
交流電路實驗掛件 |
1套 |
|
RYDG-05 |
元件箱 |
1套 |
|
RYDG-06 |
單相智能功率、功率因數表 |
1只 |
|
RYDG-09 |
真有效值交流數字毫伏表 |
1只 |
|
RYDG-10 |
受控源（四路）、回轉器、負阻抗變換器 |
1套 |
|
RYDG-11 |
數字電路、模擬電路實驗掛件 |
1套 |
|
RYDG-15 |
繼電接觸控制 |
1件 |
|
RYDG-17 |
繼電接觸控制 |
1件 |
|
|
三相交流電機 |
2臺 |
|
|
高可靠護套結構手槍插式實驗連接線及配件 |
1套 |
實驗項目:
（一）電工實驗項目，同“RYDG-01 電工技術實驗裝置”。
（二）數字電路實驗項目：
（一）電工實驗項目，同“RYDG-01 電工技術實驗裝置”。
（二）數字電路實驗項目：
|
l.與門電路邏輯功能測試
2.或門電路邏輯功能測試
3.與非門電路邏輯功能測試
4.非門電路邏輯功能測試
5.CM0S門電路的測試
6.基本RS觸發器
7.JK觸發器
8.D觸發器
9.555時基電路的應用
10.二——十進制計數器 |
11.二——十進制8421譯碼器
12.加法器 13.減法器 14.由集成與非門構成單穩態觸發器 15.T觸發器實驗 16.組合電路的設計之一——編碼轉換 17.組合電路的設計之二——顯示電路 18.同步時序電路的設計 19.計算機時序電路的設計 20.CM0S集成A/D、D/A轉換電路實驗 |
……自行設計、開發實驗電路。
(三)模擬電路實驗
采用固定線路和分立元件靈活組合進行實驗。
1、固定線路板實驗有：
（1）共射極單管放大器負反饋放大器實驗
（2）射極限跟隨器實驗
（3）RC正弦振蕩器實驗
（4）差動放大器實驗
（5）OTL功率放大器實驗
2、分立元件可完成：單管放大、整流、濾波、穩壓、運放、全波可控及趣味性實驗，也可利用此平臺開發其他實驗項目。
（四）電力拖動實驗
(三)模擬電路實驗
采用固定線路和分立元件靈活組合進行實驗。
1、固定線路板實驗有：
（1）共射極單管放大器負反饋放大器實驗
（2）射極限跟隨器實驗
（3）RC正弦振蕩器實驗
（4）差動放大器實驗
（5）OTL功率放大器實驗
2、分立元件可完成：單管放大、整流、濾波、穩壓、運放、全波可控及趣味性實驗，也可利用此平臺開發其他實驗項目。
（四）電力拖動實驗
|
1.閘刀開關正轉控制線路 2.接觸器點動正轉控制線路 3.具有自鎖的正轉控制線路 4.具有過找保護的正轉控制線路 5.接觸器聯鎖的正反轉控制線路 6.按鈕聯鎖的正反轉控制線路 7.按鈕接觸器復合聯鎖控制線路 8.接觸器控制串聯電阻降壓起動線路 9.時間繼電器控制串聯電阻降壓控制線路 10.接觸器控制Y/△降壓起動 |
11.時間繼電器控制Y/△降壓起動
12.QX3-13型Y/△自動起動控制線路
13.半波整流能耗制動控制線路 14.全波整流能耗制動控制線路 15.C620車床電氣控制線路 16.單相運行反接制動控制線路 17.電動葫蘆電氣控制線路 18.控制電路聯鎖控制線路 19.主電路聯鎖控制線路 |
