三、本系列設備實驗臺和實驗操作桌結構和功能相同:
1、實驗臺構成與性能:
 1.1.電源及參數
 1.1.1輸入電源:三相四線電源，輸入時指示燈亮（TRY－528模電、數電實驗室成套設備為單相三線輸入）
 1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
  A組:單、三相可調交流電源，提供三相0～430V連續可調的交流電源，同時可得至0～240V單相可調電源(配有一臺1.5KVA的三相自耦調壓器，配有三只指針式交流電壓表，指示調壓器輸出電壓)。

注：TRY-530模電、數電實驗室成套設備無三相調壓輸出，改為一臺0.5KVA單相0~250V輸出。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
 1.2函數信號發生器:
  1.2.1波形:正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波.
  1.2.2頻率范圍:由0.1Hz到2MHz，分七個頻率檔級。
  1.2.3正弦波失真度:10-30Hz<3%　30Hz-100KHz≤1%
  1.2.4方波響應:前沿/后沿≤100nS（開路）
  1.2.5最大輸出幅度(開路)：f＜lMHz 幅度≤15Vp-p ，1M＜f≤2MHz 幅度≤11Vp-p
  1.2.6直流偏置(開路)：±l0V
  1.2.7輸出阻抗Z：Z0=50Ω±5Ω
  1.2.8占空比:脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。
  1.2.9壓控振蕩(VCF):加外加直流電壓0±5V變化時，對應的頻率變化大于l00:1。
  1.2.10輸出衰減:20dB　40dB　60dB
 1.3頻率計數器:
  1.3.1測頻范圍:lHz～l00MHz ,六位數顯。
  1.3.2閘門時間:0.01S、0.1S、1S、10S
  1.3.3輸入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。
 1.4單次脈沖:每次可輸出一對正負脈沖。
 1.5音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
 1.6七段譯碼器(TRY-318電工實驗室 成套設備無此功能)：3組七段譯碼器及對應譯碼顯示數碼管。
 1.7外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
 1.8外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。

1.9直流電機Ia、If指示。

1.10直流電機Ra、Rf調速環節。

1.11直流電機電源：0-220V直流電源輸出。

1.12智能功率、功率因數表

由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲15組測量數據，供隨時查閱。

注：“1.9，1.10，1.11”三項僅限“TRY-528C電工、模電、數電、電力拖動(帶直流電機)實驗室設備”有此功能，“TRY-530模電、數電實驗室成套設備”無1.12功能。

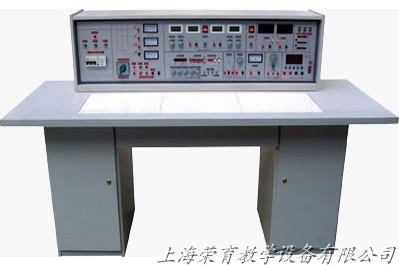

  2、實驗操作桌:雙面飾面板制

成，不變形不褪色，尺寸:160×70×80cm，造型美觀大方,中間設有抽屜，存放工具，左右二只存放柜，用于儲存元器件。

1、實驗操作桌12張，一桌二座，操作桌桌面中央設置通用電路插板(尺寸:35×90cm)，根據實驗電路在其上任意拼插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板桌面(如出需要在桌上放置電動機、焊接等)實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
  2、示教控制臺:由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。演示屏立在實驗臺上，尺寸為160×70cm，用于講解、演示。
  3、實驗臺，共12臺，每張學生實驗操作桌上配置l臺。
  4、器材配備:
 13臺0.18KW三相電動機，26只時間繼電器，26只熱繼電器，13只電流測試插座，65只交流接觸器，13MF500型萬用表，26只1.5級直流電表，25套電烙鐵及烙鐵架，13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵、集成座等元件單元盒(元件已裝在單元盒內)，25張塑料凳。
  5、用戶自備器材:示波器(型號不限)，滑線變阻器。

1．電工測量儀表的使用　 2．常用元件的識別與檢測 3．線性元件與非線性元件的伏安特性   4．電源的外特性 5．電位值、電壓值的測定 6．電流表和電壓表的擴程 7．基爾霍夫定律的驗證 8．驗證楞次定律  9．迭加原理與互易定理的驗證   10．戴維南定理與諾頓定理的驗證  11．電壓源與電流源的等效變換  12．受控源特性的研究 13．一階電路實驗 14．二階電路的過渡過程  15．研究LC元件在直流和交流電路中的特性  16．負載獲得最大功率的條件

17．交流電路參數的測量 18．正弦交流電略中RLC元件的特性 19．RL及RC串聯電路實驗 20．RLC串聯諧振電路 21．日光燈電路的連接及功率因數改善 22．三相負載的星三角接法 23．三相電路及功率的測量 24．R-C選頻網絡研究 25．二端口網絡研究 26．單相變壓器實驗 27．互感電路實驗 28．三相異步電動機的使用與起動 29．三相電動機繼電接觸控制的基本電路 30．三相電動機Y-△起動控制實驗 31．三相電動機的順序控制實驗 32．三相電動機能耗制動控制實驗
