供電配電實訓室設備

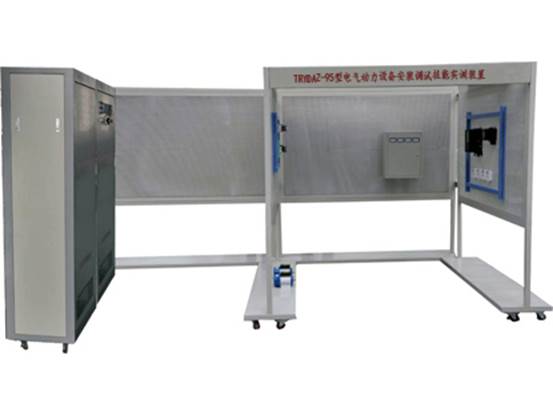

TRYDAZ-95型電氣動力設備安裝調試技能實訓裝置

電氣動力設備安裝調試技能實訓裝置是根據國家職業資格培訓教材編審委員會編寫《電氣設備安裝工》相關的技能培訓要求而研制的，可完成《電氣設備安裝工（初級）》、《電氣設備安裝工（中級）》的電氣動力設備安裝調試技能實訓，是各職業院校、技工學校、培訓中心等單位的對電氣設備安裝工技能培訓的理想設備，同時也是初級、中級電氣設備安裝工技能考核的鑒定設備。

供電配電實訓設備特點

該實訓設備在結構上以建筑模型（包含了電纜敷設管道模擬、變壓器及配電室、二次接線及室內布線室等典型結構）為基礎，由電纜敷設、電力變壓器的安裝、低壓電纜終端的制作、小型配電箱安裝、線管布線、電動機的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。

1、電纜線路施工采用角鋼挑架真實模擬現場電纜施工，包括低壓電纜終端及中間接頭的制作

2、電力變壓器采用油液式電力變壓器進行接線、安裝及核相測試等

3、斷路器安裝采用刀開關式斷路器

4、墻面采用鋼孔板模擬，可以進行電氣動力控制設備的安裝

電氣動力設備安裝調試技能實訓裝置技術性能

1、輸入電壓：三相四線制～380V±10%50Hz

2、工作環境：環境溫度范圍為-5~+40℃相對濕度＜85%（25℃海拔＜4000m

3、裝置容量：<6KVA

4、外形尺寸：4800mm×2400mm×2000mm

TRYDAZ-97型電氣動力設備安裝調試技能實訓裝置（初級）

電氣動力設備安裝調試技能實訓裝置是根據國家職業資格培訓教材編審委員會編寫《電氣設備安裝工》相關的技能培訓要求而研制的，可完成《電氣設備安裝工（初級）》、《電氣設備安裝工（中級）》的電氣動力設備安裝調試技能實訓，是各職業院校、技工學校、培訓中心等單位的對電氣設備安裝工技能培訓的理想設備，同時也是初級、中級電氣設備安裝工技能考核的鑒定設備。該實訓設備在結構上以建筑模型為基礎，由電纜敷設、低壓電纜終端的制作、小型配電箱安裝、線管布線、電動機的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。

電氣動力設備安裝調試技能實訓裝置技術性能

1、輸入電壓：三相四線制～380V±10%50Hz

2、工作環境：環境溫度范圍為-5~+40℃相對濕度＜85%（25℃）海拔＜4000m

3、裝置容量：<6KVA

4、外形尺寸：2400mm×2400mm×2000mm

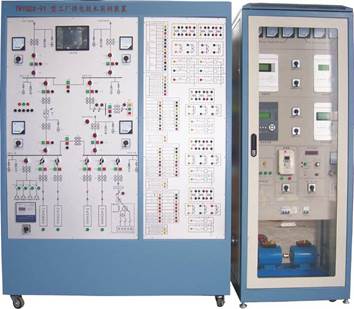

TRYGDX-91型工廠供電技術實訓裝置

工廠供電技術實訓裝置是根據機械工業職業技能指導中心編寫的《高級電工技術》、《電工基礎高級工適用）》、《電工技師培訓教材》的要求，并結合《工廠供電》和《供配電技術》課程研制生產的。該實訓裝置有35kV總降壓變電所、10kV高壓變電所及車間用電負荷的供配電線路模擬圖，形象直觀，配有輸電線路微機保護裝置、高壓電動機微機保護裝置、備用電源自動投入裝置、無功補償裝置、電動機組等工業現場廣泛使用的設備，功能強大，涵蓋面廣。能逼真地模擬工業現場實際的電氣投切操作、倒閘操作、投入運行操作以及各種運行方式的調整操作，提供了一個良好的實訓實踐平臺。該實訓裝置能完成工廠高壓線路的微機繼電保護實訓、高壓電動機的微機繼電保護實訓、工廠供電系統的自動裝置實訓等多個實訓項目，是工廠供配電專業相關課程實訓的理想選擇。

工廠供電技術實訓裝置技術性能

1、輸入電壓：三相四線制（或三相五線）AC380V±10%50Hz

2、整機容量：<4.0KVA

4、外形尺寸：操作屏1400×600×1830mm控制屏700×600×1800mm

TRYGDX-93智能工廠供電自動化實訓系統（真實系統）

TRYGDX-93智能工廠供電自動化實訓系統（真實系統）主要由低壓及控制室、高壓室和操作室組成。本智能變電站模擬35kV進線經降壓變壓器降壓至10kV再降壓至400V的整個變配電過程。整個供配電系統一次系統由高低壓設備30臺套組成，二次部分采用了微機綜合繼電保護系統。所采用設備與現代化工礦企業在運行設備同步，設備先進，智能化程度高。

為鞏固學生的理論知識、提高學生的運手能力，本智能實驗變電站還提供包含供配電系統綜合實訓裝置。綜合實訓裝置主要由多臺套低壓配電設備組成，通過低壓繼路器模擬高壓斷路器。

該智能模擬變電站可承擔電氣技術、電力系統及其自動化、供配電等相關專業學生的實驗和實習的教學任務。可開設“變電所倒閘操作”、“電氣設備絕緣及耐壓實驗”、“變電所二次回路及自動裝置實驗”、“短路電流計算仿真”等實驗，以及“模擬變電所實習”。根據配置的實驗臺套數每次可容納40-100名學生同時參加實驗、實習。通過實驗實習等的訓練，能夠使學生對實際的變電所有整體的了解，對常用的供電設備有直觀的認識，掌握供電設備操作、接線的運手能力。

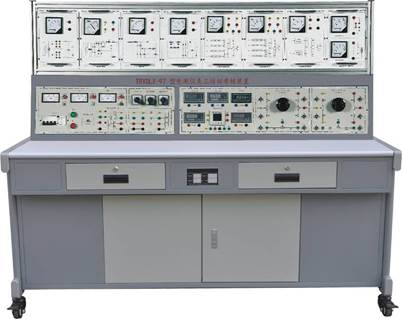

TRYDLX-97型電測儀表工培訓考核裝置

電測儀表工培訓考核裝置是根據《中華人民共和國職業技能鑒定規范·電力行業（電測儀表）》，參考電力行業職業技能鑒定指導中心所編寫的電測儀表工培訓大綱、題庫而研制生產的。整套裝置包含不同種類、不同結構的電測量指示儀表、數字儀表、變送器、交直流數字儀表的原理實驗組件，可作為電力行業電測儀表工初級至高級技師的培訓考核裝置。本裝置能完成安裝式電表工作原理與量程擴展，數字儀表工作原理，電測量指示儀表、實驗室用電測儀表、直流電工儀器、數字儀表及電量變送器的檢定、測試、調試等實訓項目。也可用于其他行業對電工儀表知識的培訓考核，包括高校、中專、技校“電氣測量”類課程的實驗、實訓和考核。

電測儀表工培訓考核裝置技術性能

1、工作電源：三相五線AC380V±10%50Hz

2、整機容量：<40KVA

3、外形尺寸：180mm×720mm×1100mm

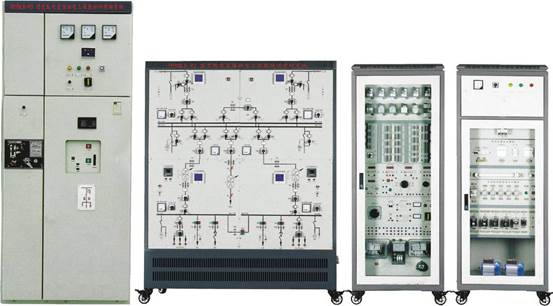

TRYDLX-93型變配電室值班電工技能培訓考核系統

隨著我國大中型企業逐年增多，電力工業迅速發展，電工需求量不斷增加，變配電室值班電工緊缺；TRYDLX-93型變配電室值班電工技能培訓考核系統就是為配合變配電室值班電工考級，依據勞動和社會保障部《變配電室值班電工職業標準》，參考勞動和社會保障部、電力行業職業技能鑒定指導中心、機械工業職業技能鑒定指導中心、能源部電力司編寫的相關職業技能鑒定指導書、培訓大綱、培訓教材、題庫而研制的。本系統以35kV變電站為一次系統模型，采用部分典型、常用一次真實元件與系統模擬控制屏相結合的形式，實訓項目涉及

變配電室的高低壓電器與成套設備、監盤與抄盤、電力繼電器及繼電保、倒閘操作、典型低壓電氣線路等內容，可以作為職業學校、技工學校的供配電專業及相關專業學生實訓設備和變

變配電室值班電工技能培訓考核系統技術性能

1、工作電源：三相五線AC380V±10%50Hz

2、整機容量：<6.0KVA
