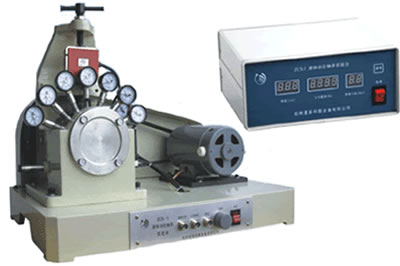

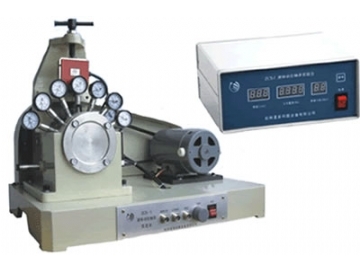

TRYJX-111液體動壓軸承實訓臺

（一）液體動壓軸承實訓臺描述：

TRYJX-111液體動壓軸承實訓臺采用全自動檢測系統對各機械參數進行信號采集和分析，可反映各機械性能參數適時變化過程，并自動繪制滑動軸承各特征曲線。利用它來觀察滑動軸承的結構．測量其徑向油膜壓力分布和軸向油膜壓力分布，測定其摩擦特征曲線。實訓系統先進、重量輕、體積小、外形美觀大方、運行平穩可靠，是一種新型性能檢測及分析教學設備。

（二）液體動壓軸承實訓臺實訓功能:

（1）觀察滑動軸承的動壓油膜形成過程與現象；

（2）使用壓力表測量軸承徑向及軸向壓力分布值；

（3）使用摩擦力傳感器進行實時采樣并顯示軸承摩擦力矩值；

（4）采用力及轉速傳感器，測量軸承工作載荷及主軸轉速；

（5）實訓臺工作載荷、摩擦力矩及主軸轉速傳感器信號接入實訓臺所配的測試儀，由單片微機控制實時采樣、分析、并顯示；

（6）通過抄錄測試儀及壓力表所顯示實訓數據，手動繪制出滑動軸承徑向油膜壓力分布曲線與承載量曲線及摩擦特性曲線；

（7）使用本公司開發的軟件可進行實訓仿真分析及其他重要參數測定，如軸承平均壓力值、軸承PV值、偏心率、最小油膜厚度等。也可自動繪制出滑動軸承徑向油膜壓力分布曲線與承載量曲線及摩擦特性曲線；

（三）液體動壓軸承實訓臺主要技術參數：

（1）電機額定功率：P=400w

（2）軸瓦內直徑：d=70mm

（3）有效長度：B=125mm

（4）加載范圍：W=0～2000N

（5）油壓表精度：2.5級量程0—1MPa

（6）主軸調速范圍：0-500rpm

（7）加載傳感器量程：0～2000N精度：0.05%

（8）摩擦力傳感器量程：0～60N精度：0.05%

（9）外形尺寸：600X430X500(mm)

（10）重量：65kg

（11）電源：220V交流/50HZ

（四）液體動壓軸承實訓臺可完成實訓項目：

（1）液體動壓軸承油膜壓力徑向分布的測試分析

（2）液體動壓軸承油膜壓力徑向分布的仿真分析

（3）液體動壓軸承摩擦特征曲線的測定

（4）液體動壓軸承運動模擬

（5）液體動壓軸承實訓的其他重要參數測定，如軸承平均壓力值、軸承PV值、偏心率、最小油膜厚度、油膜溫度等
