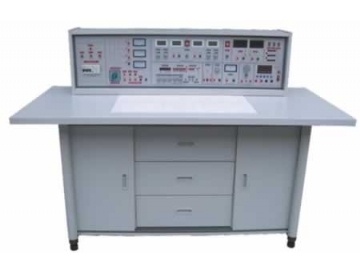

TRYXK-760B 電工模電數電實驗實訓考核實驗室成套設備（帶智能型功率表、功率因數表）
一、電工模電數電實驗實訓考核實驗室成套設備功能：
1、實驗平臺構成與性能：
1.1電源及參數：
1.1.1、輸入電源：三相四線電源，輸入時指示燈亮。
1.1.2、電源輸出：有嵌入式保險盒和三相漏電開關二級保護功能。
A組：單、三相可調交流電源，提供0－430V連續可調的交流電源，同時可得到0-250V單相可調電源（配有一臺1.5KVA的三相自耦調壓器，配有三只液晶交流電壓表，指示調壓輸出電壓）
B組：低壓交流電壓3-24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組：低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組：雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，每次輸出有0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。
E組：單相交流市電輸出，由萬能插板供用戶自備設備使用。
1.2函數信號發生器:
1.2.1波形:正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波、矩形波.
1.2.2頻率范圍:由0.1Hz到2MHz，分七個頻率檔級。
1.2.3正弦波失真度:10-30Hz<3%30Hz-100KHz≤1%
1.2.4方波響應:前沿/后沿≤100nS（開路）
1.2.5最大輸出幅度(開路)：f＜1MH幅度≤15VP-P；1M＜f≤2MHz≤11Vp-p
1.2.6直流偏置(開路)：±lOV
1.2.7輸出阻抗Z：ZO=50Ω±5Ω
1.2.8占空比:脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。
1.2.9壓控振蕩(VCF)：加外加直流電壓0±5V變化時，對應的頻率變化大于l00:1。
1.2.10輸出衰減:20dB40dB60dB
1.3頻率計數器:
1.3.1測頻范圍:lHz～l00MHz。
1.3.2閘門時間:0.01S、0.1S、1S、10S
1.3.3輸入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。
1.4智能型功率表、功率因數表：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲測量數據，供隨時查閱。
1.5單次脈沖:每次可輸出一對正負脈沖。
1.6音頻功率放大器：輸入音頻電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.7七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.8外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
1.9外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
2、實驗操作桌:雙面飾面板制成，不變形不褪色，尺寸:160×70×80cm，造型美觀大方,中間設有抽屜，存放工具，左右二只存放柜，用于儲存元器件。
二、電工模電數電實驗實訓考核實驗室成套設備結構與配備（以二十四座為例）
（一）實驗桌：學生實驗桌12張，一桌二座，實驗桌外形尺寸為160×70×80cm。桌子中央配置九孔電路插板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路。元件盒盒體透明直觀，內裝電阻、電容、電感、二極管、三極管、場效應管、可控硅等元件來完成原理實驗。內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便。繼電部分訓練元器件已裝在特制的元件盒上，實訓時插在九孔電路板上即可連線實驗，方便，靈活。電子技能實訓項目由二十幾套實訓電路板和相應元器件來完成。每張操作桌配有一粒膠皮板，保護通用電路板和桌面(如需要在桌上放置電動機、焊接等)桌子下部是元器件儲存柜，放置實驗元件、教學器材、工具等。
（二）、示教控制臺：1臺示教臺，分別控制12臺學生實驗臺的電源，通用九孔電路板演示屏立在實驗臺上，尺寸：160×70mm。用于講解、演示。
（三）、實驗臺，共13臺，學生實驗桌和示教臺上各配備1臺。
（四）、教學器材配備：
人體復蘇模型1個，滅火器1只，手電鉆3把，臺鉆1臺，表筆、扳手、剝線鉗、鑷子、鋼絲鉗、尖嘴鉗等工具13套，電烙鐵及烙鐵架25套，MF-47指針萬用表13只，數字萬用表13只，電度表13只，兆歐表13只，鉗形表13只，轉速表1只，繞線機2臺，保險盒39只，配電板26塊，熔斷器78只，拉線開關、圓插座、平燈頭各26只，20W日光燈13套，交流電流表39只，交流電壓表13只，換相開關13只，電阻一批，變壓器組件13套，三相電動機拉具1套，鋼鋸架13把，單相電動機13臺，三相180W鼠籠式電動機26臺，100W直流電機1臺，交流接觸器52只，組合開關13只，3H鐵殼按鈕13只，熱繼電器26只，時間繼電器13只，變壓器13只，單刀開關13只，三相閘刀13只，信號燈13只，變壓器繞線桌1張，雙門立柜2個，敷銅板13片，初步焊接通用線路板及組件13套，13×22套數電、模電技能實訓考核組件（包括特制線路板及相應元器件），13套電工、模電、數電實驗所需的電阻、電位器、電容、變壓器、二極管、三極管、場效應管、集成、可控硅、傳感器、邏輯電平開關、特制通用集成座等，學生凳25張。
三、電工模電數電實驗實訓考核實驗室成套設備實驗及實訓項目：
（一）實驗項目：
（1）電工部分實驗項目
|
1．電工測量儀表的使用 |
2．常用元件的識別與檢測 |
|
3．線性元件與非線性元件的伏安特性 |
4．電源的外特性 |
|
5．電位值、電壓值的測定 |
6．電流表和電壓表的擴程 |
|
7．基爾霍夫定律的驗證 |
8．驗證楞次定律 |
|
9．迭加原理與互易定理的驗證 |
10．戴維南定理與諾頓定理的驗證 |
|
11．電壓源與電流源的等效變換 |
12．受控源特性的研究 |
|
13．一階電路實驗 |
14．二階電路的過渡過程 |
|
15．研究LC元件在直流和交流電路中的特性 |
16．負載獲得最大功率的條件 |
|
17．交流電路參數的測量 |
18．正弦交流電略中RLC元件的特性 |
|
19．RL及RC串聯電路實驗 |
20．RLC串聯諧振電路 |
|
21．日光燈電路的連接及功率因數改善 |
22．三相負載的星三角接法 |
|
23．三相電路及功率的測量 |
24．R-C選頻網絡研究 |
|
25．二端口網絡研究 |
26．單相變壓器實驗 |
|
27．互感電路實驗 |
28．三相異步電動機的使用與起動 |
|
29．三相電動機繼電接觸控制的基本電路 |
30．三相電動機Y-△起動控制實驗 |
|
31．三相電動機的順序控制實驗 |
32．三相電動機能耗制動控制實驗 |
(2)模擬部分
|
1．二極管的正、反相特性 |
2．晶體三極管的輸入、輸出特性 |
|
3．晶體管共射極單管放大器 |
4．兩級阻容耦合放大電路 |
|
5．負反饋對放大器性能的影響 |
6．場效應管放大器 |
|
7．差動放大電路 |
8．運算放大器指標測試 |
|
9．集成運算放大器的基本應用(多種模擬運算電路) |
10．集成運算放大器非線性應用（多種波形發生器） |
|
11．變壓器耦合推挽功率放大器 |
12．0TL功率放大器 |
|
13．集成功率放大器 |
14．單相橋式整流電路 |
|
15．串聯型晶體管直流穩壓電源(設計性實驗) |
16．集成直流穩壓電源 |
|
17．單結晶體管特性 |
18．單結晶體管觸發電路 |
|
19．晶閘管簡單測試 |
20．晶閘管可控整流電路 |
利用上述20項實驗元器件還可完成下面實驗項目
|
l．電壓負反饋偏置電路 |
2．分壓式電流負反饋偏置電路 |
|
3．用二極管穩定工作點 |
4．共基極放大電路 |
|
5．共集電極放大電路 |
6．共源極基本放大電路 |
|
7．場效應管共漏極電路 |
8．場效應管共柵極電路 |
|
9．單管阻容放大電路 |
10．變壓器耦合放大電路 |
|
11．甲類功率放大電路 |
12．串聯電流負反饋電路 |
|
13．串聯電壓負反饋電路 |
14．并聯電壓負反饋電路 |
|
15．并聯電流負反饋電路 |
16．共基共射極放大電路 |
|
17．自舉射極輸出電路 |
18．NPN一PNP直接耦合放大電路 |
|
19．用負反饋消除自激振蕩 |
20．晶體管開關作用 |
|
21．變壓器反饋式振蕩電路 |
22．電容三點式振蕩電路 |
|
23．電感三點式振蕩電路 |
24．差動放大電路的基本形式 |
|
25．長尾式差動放大電路 |
26．雙電源長尾式差動放大電路 |
|
27．運放用作交流比例放大 |
28．反相輸入保護措施 |
|
29．同相輸入保護措施 |
30．電源極性錯接的保護 |
|
31．RC高通電路 |
32．利用三極管來保護器件 |
|
33．差動輸入運算電路 |
34．快速積分電路 |
|
35．模擬一階微分方程電路 |
36．模擬二階微分方程電路 |
|
37．基本對數運算電路 |
38．實用微分電路 |
|
39．反對數放大基本電路 |
40．簡單的過零比較電路 |
|
41．利用二級管作為上限檢測幅度選擇電路 |
42．下限幅度選擇電路 |
|
43．RC無源網絡的低通濾波電路 |
44．同相輸入一階低通濾波電路 |
|
45．反相輸入一階低通濾波電路 |
46．簡單的二階RC濾波電路 |
|
47．典型二階RC有源低通濾波電路 |
48．典型二階高通有源濾波電路 |
|
49．基本帶通濾波電路 |
50．典型帶通濾波電路 |
|
51．矩型波振蕩電路 |
52．寬度可調的矩形波發生器 |
|
53．幅頻可調的鋸齒波發生器 |
54．單相半波整流電路 |
|
55．單相全波整流電路 |
56．電容濾波電路 |
|
57．電容濾波帶電阻負載 |
58．RC濾波電路 |
|
59．基本LC濾波電路 |
60．二倍壓整流電路 |
|
61．三倍壓整流電路 |
62．基本穩壓電路 |
|
63．基本調整管穩壓電路6 |
64．具有放大環節的穩壓電路 |
|
65．單相半波可控硅整流 |
66．電子調壓電路 |
|
67．電子催眠器一一趣味性實驗一 |
68．電子門鈴電路一一趣味性實驗二 |
|
69．電子報警電路一一趣味性實驗三 |
(3)數字部分
|
l．TTL集成邏輯門的參數測試 |
2．CM0S邏輯門的參數測試 |
|
3．TTL集成電極開路門與三態輸出門的應用 |
4．與、非、或、與非門電路實驗 |
|
5．半加器電路實驗 |
6．全加器電路實驗 |
|
7．RS觸發器實驗 |
8．D觸發器實驗 |
|
9．JK觸發器實驗 |
10．T觸發器實驗 |
|
11．JK型觸發器轉換成D觸發器 |
12．D型觸發器轉換成JK觸發器 |
|
13．計數器實驗 |
14．MSI移位寄存器及其應用 |
|
15．譯碼器及其變換方式 |
16．MSI數據選擇器及邏輯設計 |
|
17．微分型單穩態電路 |
18．環形多諧振蕩器 |
|
19．利用門電路構成編碼器分配器、選擇器 |
20．組合電路的設計之一一一編碼轉換 |
|
21．組合電路的設計之二一一顯示電路 |
22．同步時序電路的設計 |
|
23．計算機時序電路的設計 |
24．集成定時器測試及應用 |
|
25．CM0S集成A/D、D/A轉換電路實驗 |
26．二極管非門、或非門電路 |
|
27．三極管非門、與非門、或非門電路 |
28．異步十進制減法計數器 |
|
29．異步十進制加法計數器 |
30．綜合能力培訓實驗一一電子秒表 |
（二）實訓項目
（1）電工部分
|
1.低壓驗電表的使用。 |
2.滅火器的操作方法。 |
|
3.口對口人工呼吸法和胸外心臟壓擠法觀察。 |
4.常用工具的使用與識別。 |
|
5.常用導線的連接和絕緣的恢復。 |
6.電烙鐵的拆裝與焊接技能訓練。 |
|
7.電工識圖訓練。 |
8.配電板安裝。 |
|
9.室內配線。 |
10.室內照明線路安裝。 |
|
11.電流表、電壓表的安裝。 |
12.萬用表轉換開關的使用和讀數。 |
|
13.交流電壓的測量。 |
14.直流電壓、直流電流的測量。 |
|
15.電阻的測量。 |
16.兆歐表、鉗形電流表接地電阻測定儀的使用。 |
|
17.常用開關類電器拆裝。 |
18.交流接觸器的拆卸與組裝。 |
|
19.熱繼電器與時間繼電器的拆卸和組裝。 |
20.常用啟動器的結構觀察及檢測。 |
|
21.小型變壓器的制作。 |
22.小型變壓器故障檢查與排除。 |
|
23.三相鼠籠式電動機的拆裝與測試。 |
24.三相鼠籠式電動機運行巡視。 |
|
25.三相鼠籠式異步電動機的定期檢修。 |
26.三相鼠籠式異步電動機故障分析。 |
|
27.定子繞組局部故障的排除。 |
28.單相電容式電動機繞組的拆換。 |
|
29.單相電容式電動機故障與排除。 |
30.手動正轉控制線路的安裝與檢修訓練。 |
|
31.接觸器點動正轉控制 |
32.具有自鎖的正轉控制。 |
|
33.具有過載保護的正轉控制。 |
34.接觸器聯鎖的正反轉控制。 |
|
35.按鈕聯鎖的正反轉控制線路。 |
36.按鈕、接觸器復合聯鎖的控制線路。 |
|
37.接觸器控制Y-△降壓控制。 |
38.X62-W型銑床主軸與進給電機的聯鎖控制。 |
|
39.時間繼電器控制Y-△降壓起動控制。 |
40.C620-1型車床控制線路的模擬安裝。 |
|
41.直流電動機的拆裝訓練（教師演示）。 |
42.直流電動機的檢修訓練（老師演示）。 |
（2）電子部分實訓內容：
|
1.常用儀器儀表的使用； |
2.常用電子元器件的識別與檢測； |
|
3.電烙鐵拆裝與電子錫焊技能訓練； |
4.印刷線路板的制作； |
|
5.三端集成穩壓直流電源的制作； |
6.串聯型直流穩壓電源的制作； |
|
7.低頻信號電壓放大器的裝配與測試； |
8.具有負反饋信號放大器電路的制作與測試； |
|
9.文式橋振蕩器的焊接與調試； |
10.電池電壓監視電路的制作與測試； |
|
11.電子催眠器電路的制作； |
12.模擬“知了”電子電路的制作實訓； |
|
13.實用聲控、光控節電照明燈的制作與實訓； |
14.語音報警喇叭的制作與實訓； |
|
15.邏輯測試器的制作與測試； |
16.正負脈沖信號的制作與測試； |
|
17.智力競賽搶答器的制作； |
18.水位報警器電路的制作； |
|
19.迷你閃光彩燈的制作； |
20.光控音樂門鈴； |
|
21.實用模擬自然風控制器的制作； |
22.臺燈調光電路； |
|
23.實用CMOS觸摸鎖鑰電路； |
24.自動充電器的制作； |
|
25.半導體收音機的組裝與調試 |
