模電數電實驗實訓考核實驗室成套設備

- 型號:TRYXK-760A
- 品牌:上海榮育
- 所在地:上海
- 供貨總量:大量供貨
- 發貨期限:商定
- 價格:詢價元
- 電話:021-63811399 / 021-53550259

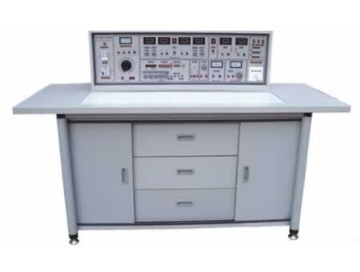

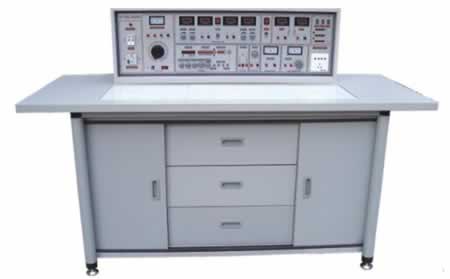

TRYXK-760A模電數電實驗實訓考核實驗室成套設備
一、模電數電實驗實訓考核實驗室成套設備實驗臺功能:
1、實驗臺構成與性能:
1.1電源及參數:
1.1.1、輸入電源:單相三線輸入
1.1.2、電源輸出:有嵌入式保險盒和三相漏電開關二級保護功能。
A組:一臺0.5KA單相0-250V輸出。
B組:低壓交流電壓3-24V分七檔可調,最大輸出電流1.5A,電流表指示。
C組:低壓直流穩壓電源,電壓5V,電流0.5A,電流表指示。
D組:雙路恒流穩壓電源,二路輸出電壓均為0-30V,內置式繼電器自動換檔。多圈電位器連續調節,使用方便。輸出最大電流為1.5A,具有預設式限流保護功能,每次輸出有0.5級數字電流表、電壓表指示,電壓穩定度<10-2,負載穩定度<10-2,紋波電壓<5mv。
E組:單相交流市電輸出,由萬能插板供用戶自備設備使用。
1.2函數信號發生器:
1.2.1波形:正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波、矩形波.
1.2.2頻率范圍:由0.1Hz到2MHz,分七個頻率檔級。
1.2.3正弦波失真度:10-30Hz<3%30Hz-100KHz≤1%
1.2.4方波響應:前沿/后沿≤100nS(開路)
1.2.5最大輸出幅度(開路):f<1MH幅度≤15VP-P;1M<f≤2MHz≤11Vp-p
1.2.6直流偏置(開路):±lOV
1.2.7輸出阻抗Z:ZO=50Ω±5Ω
1.2.8占空比:脈沖與鋸齒波上升、下降沿可連續變化,范圍10%~90%。
1.2.9壓控振蕩(VCF):加外加直流電壓0±5V變化時,對應的頻率變化大于l00:1。
1.2.10輸出衰減:20dB40dB60dB
1.3頻率計數器:
1.3.1測頻范圍:lHz~l00MHz。
1.3.2閘門時間:0.01S、0.1S、1S、10S
1.3.3輸入阻抗(AC耦合):電阻分量約500KΩ,并聯電容約100P。
1.4單次脈沖:每次可輸出一對正負脈沖。
1.5音頻功率放大器:輸入音頻電壓不低于10mV,輸出功率不小于1W,音量可調,內有喇叭,用于放大電路擴音,也可作信號尋跡。
1.6七段譯碼器:3組七段譯碼器及對應譯碼顯示數碼管。
1.7外測交直流二用電流表:精度0.5級,三位半數字式顯示,測量范圍:0~1000mA
1.8外測交直流二用電壓表:精度0.5級,三位半數字式顯示,測量范圍:0~99.9V。
2、實驗操作桌:雙面飾面板制成,不變形不褪色,尺寸:160×70×80cm,造型美觀大方,中間設有抽屜,存放工具,左右二只存放柜,用于儲存元器件。
二、模電數電實驗實訓考核實驗室成套設備結構與配備(以二十四座為例)
(一)實驗桌:學生實驗桌12張,一桌二座,實驗桌外形尺寸為160×70×80cm。桌子中央配置九孔電路插板,電路板注塑而成,表面布有九孔成一組相互聯通的插孔,元件盒在其上任意拼插成實驗電路。元件盒盒體透明直觀,內裝電阻、電容、電感、二極管、三極管、場效應管、可控硅等元件來完成原理實驗。內裝元件一目了然,盒蓋印有永不褪色元件符號,線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構,維修、拆裝方便。實訓項目由二十幾套特制實訓電路板和相應元器件來完成。每張操作桌配有一粒膠皮板,保護通用電路板和桌面(如需要在桌上放置電動機、焊接等)桌子下部是元器件儲存柜,放置實驗元件、器材、工具等。
(二)、示教控制臺:1臺示教臺,分別控制12臺學生實驗臺的電源,通用電路板演示屏立在實驗臺上,尺寸:160×70mm。用于講解、演示。
(三)、實驗臺,共13臺,學生實驗桌和示教臺上各配備1臺。
(四)、教學器材配備:
MF-500萬用表13只,數字萬用表13只,臺鉆1臺,電烙鐵及烙鐵架25套,微型手槍鉆1臺,放置臺鉆桌1張,13套尖嘴鉗,斜口鉗,螺絲刀,扳手,鑷子等工具,敷銅板13片,初步焊接通用線路板及組件13套,13×22套模電、數電技能實訓考核組件(包括特制線路板及相應元器件),雙門立柜2個,13套實驗所需的電阻,電位器,二極管,三極管,場效應管,集成,可控硅,傳感器,邏輯電平開關,特制通用集成座等,學生凳25張。
三、模電數電實驗實訓考核實驗室成套設備實驗與實訓項目:
(一)實驗項目
(1)模擬部分
1.二極管的正、反相特性 |
2.晶體三極管的輸入、輸出特性 |
3.晶體管共射極單管放大器 |
4.兩級阻容耦合放大電路 |
5.負反饋對放大器性能的影響 |
6.場效應管放大器 |
7.差動放大電路 |
8.運算放大器指標測試 |
9.集成運算放大器的基本應用(多種模擬運算電路) |
10.集成運算放大器非線性應用(多種波形發生器) |
11.變壓器耦合推挽功率放大器 |
12.0TL功率放大器 |
13.集成功率放大器 |
14.單相橋式整流電路 |
15.串聯型晶體管直流穩壓電源(設計性實驗) |
16.集成直流穩壓電源 |
17.單結晶體管特性 |
18.單結晶體管觸發電路 |
19.晶閘管簡單測試 |
20.晶閘管可控整流電路 |
利用上述20項實驗元器件還可完成下面實驗項目
l.電壓負反饋偏置電路
2.分壓式電流負反饋偏置電路 |
3.用二極管穩定工作點 |
4.共基極放大電路 |
5.共集電極放大電路 |
6.共源極基本放大電路 |
7.場效應管共漏極電路 |
8.場效應管共柵極電路 |
9.單管阻容放大電路 |
10.變壓器耦合放大電路 |
11.甲類功率放大電路 |
12.串聯電流負反饋電路 |
13.串聯電壓負反饋電路 |
14.并聯電壓負反饋電路 |
15.并聯電流負反饋電路 |
16.共基共射極放大電路 |
17.自舉射極輸出電路 |
18.NPN一PNP直接耦合放大電路 |
19.用負反饋消除自激振蕩 |
20.晶體管開關作用 |
21.變壓器反饋式振蕩電路 |
22.電容三點式振蕩電路 |
23.電感三點式振蕩電路 |
24.差動放大電路的基本形式 |
25.長尾式差動放大電路 |
26.雙電源長尾式差動放大電路 |
27.運放用作交流比例放大 |
28.反相輸入保護措施 |
29.同相輸入保護措施 |
30.電源極性錯接的保護 |
31.RC高通電路 |
32.利用三極管來保護器件 |
33.差動輸入運算電路 |
34.快速積分電路 |
35.模擬一階微分方程電路 |
36.模擬二階微分方程電路 |
37.基本對數運算電路 |
38.實用微分電路 |
39.反對數放大基本電路 |
40.簡單的過零比較電路 |
41.利用二級管作為上限檢測幅度選擇電路 |
42.下限幅度選擇電路 |
43.RC無源網絡的低通濾波電路 |
44.同相輸入一階低通濾波電路 |
45.反相輸入一階低通濾波電路 |
46.簡單的二階RC濾波電路 |
47.典型二階RC有源低通濾波電路 |
48.典型二階高通有源濾波電路 |
49.基本帶通濾波電路 |
50.典型帶通濾波電路 |
51.矩型波振蕩電路 |
52.寬度可調的矩形波發生器 |
53.幅頻可調的鋸齒波發生器 |
54.單相半波整流電路 |
55.單相全波整流電路 |
56.電容濾波電路 |
57.電容濾波帶電阻負載 |
58.RC濾波電路 |
59.基本LC濾波電路 |
60.二倍壓整流電路 |
61.三倍壓整流電路 |
62.基本穩壓電路 |
63.基本調整管穩壓電路6 |
64.具有放大環節的穩壓電路 |
65.單相半波可控硅整流 |
66.電子調壓電路 |
67.電子催眠器一一趣味性實驗一 |
68.電子門鈴電路一一趣味性實驗二 |
69.電子報警電路一一趣味性實驗三 |
(2)數字部分
l.TTL集成邏輯門的參數測試 |
2.CM0S邏輯門的參數測試 |
3.TTL集成電極開路門與三態輸出門的應用 |
4.與、非、或、與非門電路實驗 |
5.半加器電路實驗 |
6.全加器電路實驗 |
7.RS觸發器實驗 |
8.D觸發器實驗 |
9.JK觸發器實驗 |
10.T觸發器實驗 |
11.JK型觸發器轉換成D觸發器 |
12.D型觸發器轉換成JK觸發器 |
13.計數器實驗 |
14.MSI移位寄存器及其應用 |
15.譯碼器及其變換方式 |
16.MSI數據選擇器及邏輯設計 |
17.微分型單穩態電路 |
18.環形多諧振蕩器 |
19.利用門電路構成編碼器分配器、選擇器 |
20.組合電路的設計之一一一編碼轉換 |
21.組合電路的設計之二一一顯示電路 |
22.同步時序電路的設計 |
23.計算機時序電路的設計 |
24.集成定時器測試及應用 |
25.CM0S集成A/D、D/A轉換電路實驗 |
26.二極管非門、或非門電路 |
27.三極管非門、與非門、或非門電路 |
28.異步十進制減法計數器 |
29.異步十進制加法計數器 |
30.綜合能力培訓實驗一一電子秒表 |
(2)實訓項目
1.常用儀器儀表的使用; |
2.常用電子元器件的識別與檢測; |
3.電烙鐵拆裝與電子錫焊技能訓練; |
4.印刷線路板的制作; |
5.三端集成穩壓直流電源的制作; |
6.串聯型直流穩壓電源的制作; |
7.低頻信號電壓放大器的裝配與測試; |
8.具有負反饋信號放大器電路的制作與測試; |
9.文式橋振蕩器的焊接與調試; |
10.電池電壓監視電路的制作與測試; |
11.電子催眠器電路的制作; |
12.模擬“知了”電子電路的制作實訓; |
13.實用聲控、光控節電照明燈的制作與實訓; |
14.語音報警喇叭的制作與實訓; |
15.邏輯測試器的制作與測試; |
16.正負脈沖信號的制作與測試; |
17.智力競賽搶答器的制作; |
18.水位報警器電路的制作; |
19.迷你閃光彩燈的制作; |
20.光控音樂門鈴; |
21.實用模擬自然風控制器的制作; |
22.臺燈調光電路; |
23.實用CMOS觸摸鎖鑰電路; |
24.自動充電器的制作; |
25.半導體收音機的組裝與調試 |
