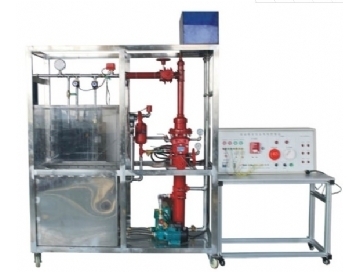

TRY-X3A 濕式自動噴水滅火演示系統

一、濕式自動噴水滅火演示系統系統特點

1.具有試驗性噴淋啟動功能，當自動控制系統出現火災時，可手動啟動噴淋泵

2.本身自帶控制器，可實現本地控制，也可實現消防報警聯動控制

3.模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化

4.噴淋泵和氣壓罐等關鍵設備分別采用標準供壓設備，穩定型強

5.濕式報警閥、水流指示器、壓力開關等設備全部通過國家強制性產品認證

二、濕式自動噴水滅火演示系統技術參數

1.輸入電源：單相三線～220V±10％

2.環境溫度：+4℃～+45℃

3.裝置容量：＜3KVA

4.外形尺寸：1680X700X1800MM

5.控制臺尺寸：1200mm×680mm×1350mm

6.安全保護：具有漏電自動保護裝置

三、濕式自動噴水滅火演示系統實訓項目

1.系統結構與設備認識

2.噴淋滅火系統安裝與使用

3.噴淋滅火系統伺應狀態操作

4.噴淋滅火系統調試

5.火災探測與火災報警

6.噴淋滅火操作

7.噴淋滅火監控使用

8.噴淋系統系統綜合操作訓練

9.噴淋滅火系統與消防報警系統聯動（選做）

四、濕式自動噴水滅火演示系統基本配置

1.實訓臺（鐵質雙層亞光密紋噴塑結構）

桌面為防火、防水、耐磨高密度板,結構堅固，造型美觀；實訓臺設有一個故障門，可用于設置故障等，實訓桌還設有四個萬向輪（帶鎖緊功能），便于移動和固定，有利于實訓室布局。

2.滅火控制柜

滅火控制柜由電源開關、電壓源指示、狀態指示燈（煙感探測器、水流指示器、信號碟閥、壓力開關）、聲光報警器、手動控制裝置等部分組成，可以完成噴淋滅火系統的電源控制、狀態指示、火災報警、自動滅火、手動滅火控制等功能，同時具有聯動控制接口，可以接受其它消防報警系統的聯動控制信號

3.噴淋火災模擬控制

控制臺具有火災模擬和控測器報警火災模擬功能，能完成手動狀態下火災發生時的報警狀態，采用可重量復演示教學的電磁閥，能完成自動狀態下火災發生時的報警狀態。

4.噴淋滅火系統模型

模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化，可以模擬大樓噴淋滅火系統；模型系統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火系統的典型結構。

故障設置單元

控制設置有模擬故障開關，或以進行模擬線路故障，并行排故障演示。

五、濕式自動噴水滅火演示系統主要設備參數：

噴淋水泵：數量1臺 功率 750W 揚程：30米 流量:8立方米/小時

高位水泵模擬氣壓罐：數量1臺 容積50升，功率 750W 揚程：30米，0.3MP

濕式報警閥：數量1臺 口徑：Ф100mm 額定工作壓力1.2MPa

玻璃球噴頭：數量至少6個 68℃溫級

水流指示器：數量至少2個 靈敏度15L-37.5L/min

感煙探測器：1個，多線型，報警電流小2MA普通煙霧體濃渡等級

感溫探測器：1個，多線型，報警電流小2MA、68℃溫級
