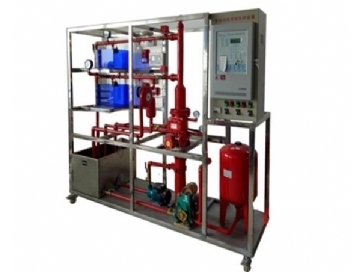

TRY-X3E智能消防噴淋及聯動系統實訓裝置

一、消防噴淋及聯動系統實訓裝置系統概述;

"消防聯動控制中心及噴淋滅火系統實訓裝置”依據[建筑消防設計規范]進行標準設計該系統具有消防控制聯動中心、消防噴水滅火系統典型結構，能夠完成火災探測，早期探測，火災報警，現場滅火，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，噴淋系統與聯動動控制中心系統實現聯網控制，探測器與聯動中心聯接實現手自動控制；完全實現現智能化大樓設計，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，了解消防控制中心的聯動操作與設置，可與廣播電話中心的控制與操作設置，了解現代建筑消防聯動設備系統原理和調試，熟悉消防的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。

\s

二、消防噴淋及聯動系統實訓裝置系統特點

1、具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵

2、本身自帶控制器，可實現本地控制，也可實現消防報警聯動控制

3、模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化

4、噴淋泵和氣壓罐等關鍵設備分別采用知名設備，穩定型強

5、濕式報警閥、水流指示器、壓力開關等設備全部通過國家強制性產品認證

6、單片機采集系統

三、消防噴淋及聯動系統實訓裝置基本配置及參數

1.噴淋滅火系統配置

2.模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化，模擬兩層大樓噴淋滅火系統；模型系統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火系統的典型結構。

3.噴淋水泵：數量1臺功率 750W    揚程：30米流量:8立方米/小時

4.高位水泵模擬氣壓罐：數量1臺容積50升，功率 750W揚程：30米，0.3MP

5.濕式報警閥：數量1臺口徑：Ф100mm額定工作壓力1.2MPa

6.玻璃球噴頭：數量6個68℃溫級

7.水流指示器：數量2個靈敏度15L-37.5L/min

8.感煙探測器：1個，總線編碼型，報警電流小2MA普通煙霧體濃渡等級

9.感溫探測器：1個總線編碼型，報警電流小2MA、68℃溫級

10.電源控制屏

提供交流電源：單相交流電220V 50Hz，帶有過流保護

11.火災報警控制器(聯動型)

(1)采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息

(2)可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息

(3)256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱

(4)可以現場編輯聯動公式

(5)2個總線回路，可連接254個現場器件

(6)1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤

5、探測器

配備可燃氣體探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。

6、輸入模塊、控制模塊輸入模塊

主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。

7、聯動盤現場接口

(1)三線控制，接線部分簡潔方便，輕松實現啟停回答功能；

(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。

8、手動報警按鈕

火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號。

9、消防栓按鈕

火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。

10、聲光報警器、警鈴

現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。

三、技術參數

1、輸入電源：單相三線～220V±10%  50Hz

2、環境溫度：+4℃～+45℃

3、裝置容量：＜3000kVA

4、外形尺寸：2200mm×680mm×2000mm

5、安全保護：具有漏電自動保護裝置

四、實訓項目

實訓項目一：控制臺及自動噴水滅火系統原理的認識實驗

實訓項目二：火警狀態下自動啟動噴水滅火系統的模擬

實訓項目三：火警狀態下手動啟動噴水滅火系統的模擬

實訓項目四：四種類型噴頭的噴水實驗

實訓項目五：未端試水裝置的實驗

實訓項目六：排氣閥的認識實驗

實訓項目七：自動噴水滅火系統與報警主機的聯網實驗

實訓項目八：自動噴水滅火系統的連接與噴頭的安裝

實訓項目九：自動噴水滅火系統故障的設置與排除

實訓項目十：按線路圖將各部分連線

實訓項目十一：設計并安裝一個簡易應用系統

實訓項目十二：全真滅火及噴頭性能測試的擴展實驗

實訓項目十三：消防聯動動主機的設置

實訓項目十四：消防聯動主機的聯動編程

實訓項目十五：.消防探測器的便用與編碼
