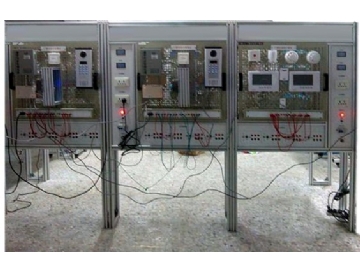

TRY-901Z 樓宇管理員技能培訓考核系統設備

一、樓宇管理員技能培訓考核系統設備產品概述

“樓宇管理員技能培訓考核系統設備”是根據職業院校和職業教育培訓機構培養智能建筑和物業管理相關專業人才的需求設計出來的一款適合于智能樓宇管理員職業工種的培訓考核設備，根據考核要求可靈活配置樓宇自動化5A系統實訓單元。

本系統根據智能建筑行業樓宇自動化的工程特點，在接近工程現場的基礎上，針對實訓教學進行了專門設計，具有消防報警聯動、對講門禁、安防、視頻監控、智能一卡通、智能家居、遠程抄表、綜合布線等典型系統單元，包含了計算機技術、網絡通信技術、綜合布線技術和DDC控制等技術，強化了樓宇智能化系統的設計、安裝、布線、接線、編程、調試、運行、維護等工程能力。

二、樓宇管理員技能培訓考核系統設備產品特點

1.系統采用模塊化形式，可自由放置于實訓臺架上

2.模塊采用網孔板為底板，板上元件可隨意拆裝

3.可進行單個部件的認識操作和使用，也可進行系統的接線、調試和維護

三、樓宇管理員實訓設備系統組成

(一)火災自動報警及消防聯動控制單元

1.系統概述

該系統控制部分全部采用實物，控制對象采用簡單模型,采用主流消防系統中常用的各種火災探測器（感溫型和感煙型）的參數變化來進行火災報警，系統采用總線結構和帶聯動功能的火災報警控制器，配套消防電話系統及消防廣播系統，可進行消防報警及聯動模擬、消防事故廣播、消防電話、地址編碼、編程設定等實驗和實訓。

2.主要配置

系統包含了以下五個模塊

主機控制模塊  包含的部件有：火災報警控制器、總線隔離器、編碼器等。

探測報警模塊  包含的部件有：智能差定溫感溫探測器、普通點型光電感煙探測器、編址接口模塊、終端器、火災顯示盤、火災聲光警報器、編碼手動報警按鈕、編碼消火栓報警按鈕、警鈴、模擬壓力開關、模擬水流指示器等。

廣播電話模塊  包含的部件有：總線制編碼消防電話專用模塊、消防電話插座、總線制編碼消防廣播模塊、總線制固定式消防電話分機、總線制移動式消防電話分機、壁掛式廣播音箱(3W) 等。

聯動控制模塊  包含的部件有：編碼單輸入模塊、編碼單輸入/單輸出模塊、編碼雙輸入/雙輸出模塊、模擬主備噴淋泵、模擬主備消防泵、模擬排煙風機、模擬正壓風機、模擬卷簾門、模擬電梯迫降、模擬非消防電切換等。

廣播電話主機模塊  包含的部件有：智能總線制消防電話主機、CD錄放盤、150W廣播功率放大器、廣播分配盤等。

(二)對講門禁及室內安防控制單元

1.系統概述

該系統集可視對講門禁系統和常用的多種室內外安防設備于一體，通過統籌管理，可實現室內外（可視或非可視）對講功能，該系統采用實際智能小區工程的全套對講門禁及室內安防設備，實現了單住戶、單大樓多層多住戶、單小區多大樓多層多住戶的模塊關系，系統穩定可靠，結構合理清晰，能進行各種模擬門禁控制系統操作演示、系統的設置、線路設計等實驗和實訓。

2.主要配置

住戶模塊  包含的部件有：門前鈴、免提式室內分機、普通壁掛室內分機、可燃氣體探測器、緊急求助按鈕、門磁、紅外探測器、光電感煙探測器、聲光報警器等。

大樓模塊  包含的部件有：編碼式室外主機、室外主機分配器、聯網器、層間分配器、電控鎖頭等。

小區模塊  包含的部件有：編碼小區門口機、管理中心機、聯網器、電控鎖等。

(三)防盜報警單元

1.系統概述

該系統結合了當前安防市場中防盜的技術，安防報警系統，具有有線報警、無線報警和系統布撤防功能，系統成熟穩定，實驗內容豐富。該系統還包含了電話撥號器和聲光報警器兩種聯動設備，為實驗教學和研究防盜報警技術提供了良好的教學與研究平臺。

2.主要配置

該模塊包含的部件有：八防區大型報警主機、液晶鍵盤、多路總線驅動器、六防區報警主機、對射探測器、紅外探測器、無線接收器、無限門磁、電話撥號器、門磁、緊急按鈕、幕簾探測器、聲光報警器等。

(四)閉路電視監控單元

1.系統概述

該系統結合當前閉路電視監控及周邊防范系統的技術要點，采用市場主流優質監控設備，并且實現與周邊防范系統的聯動功能，系統穩定可靠，結構合理清晰，可為實訓提供更多有利條件。

2.主要配置

該模塊包含的部件有：自動光圈鏡頭、半球攝象機、紅外攝象機、一體化攝象機、普通攝像機、萬向云臺、云鏡控制器、解碼器、嵌入式硬盤錄象機、監視器、拾音器、紅外探測器、緊急按鈕、聲光報警器等。

(五)智能一卡通單元

1.系統概述

該系統是根據智能樓宇自動化專業一卡通實訓課程要求設計的一套綜合實訓系統，實訓系統結合當前智能一卡通系統發展趨勢技術，在一套軟件上，全面實現了包括門禁、考勤、巡更、消費在內的一卡通系統功能。系統穩定可靠，結構清晰，可為實訓提供更多有利條件。

2.主要配置

該模塊包含的部件有：門禁讀寫控制器、磁力鎖控制器、電插鎖、出門按鈕、智能考勤機、臺式收費機、便攜式巡更器、巡更點、通訊轉換器、實訓接口板、門禁管理軟件、考勤管理、收費管理軟件、巡更軟件等。

(六)智能巡更管理單元

1.系統概述

該系統是根據智能樓宇自動化專業一卡通實訓課程要求設計的一套實訓系統，目前，為保證智能建筑的安全，加強對保安人員的保護和管理，在智能建筑各區域重要部位安裝巡更點，巡更人員攜帶巡更記錄器（巡更棒、巡更器等），按指定的路線和時間到達巡更點并進行記錄，管理人員將記錄信息傳送到巡更管理中心，檢查保安巡更人員的工作情況，實現人防和技防的結合，保證日常生產生活

2.主要配置

該模塊包含的部件有：接觸式巡更巡檢器、通訊座、信息鈕、地點托、人員托、非接觸式巡更巡檢器、通訊線、充電器、巡更軟件等。

(七)智能家居單元

1.系統概述

該系統提供了一個智能家居控制和管理平臺，學生可以在實訓設備上自己動手實現系統的布線、設備安裝、系統調試等功能。系統結合當前智能家居的發展現狀，全面實現智能家居系統控制功能。

2.主要配置

該模塊包含的部件有：觸摸屏、系統控制主機、燈光控制模塊、電源插座模塊、空調控制模塊、窗簾控制模塊、電腦接口模塊、無線接收模塊、簡易遙控器、彩色門口機、電動窗簾、導軌、門磁、緊急按鈕、射燈等。

(八)三表遠傳自動計量單元

1.系統概述

該系統是根據智能樓宇自動化專業智能小區實訓課程要求設計的一套實訓系統，三表遠傳自動計量系統改變了以往人工抄表、入戶抄表的傳統方式，采用數字化技術和計算機管理的方法，對電表、水表、燃氣表等實行數據采集，不僅為物業管理提供了方便，也避免了不法分子冒充抄表人員進入民宅的可能，為住戶提供了安全保障。該系統根據智能樓宇自動化專業的實訓內容精心設計的綜合實訓系統，結合當前遠傳抄表自動計量技術的實際情況，全面實現電表、水表和燃氣表的遠傳計量和科學管理功能。

2.主要配置

該模塊包含的部件有：脈沖電度表、脈沖水表、脈沖燃氣表、采集器、集中器、通訊轉換器、抄表修正軟件、力控組態軟件等。

(九)綜合布線系統

1.系統概述

該系統反映了綜合布線的工作區子系統、水平布線子系統、垂直干線子系統、樓層設備間子系統、管理子系統和建筑群子系統，并可通過計算機網絡系統實現與外部的信息交換。

2.主要配置

該模塊包含的部件有：標準配線柜、超五類非屏蔽RJ45插座模塊、超五類24位RJ45配線架、理線環、光纖分線盒（12芯）、單用110型接線工具、5對110型接線工具、單用壓線鉗、交換機、光纖收發器、電腦線纜測試儀、單口面板、雙口面板、超五類跳線、電話線、光纖跳線等。
