自動控制計算機實驗裝置,信號控制技術實訓臺

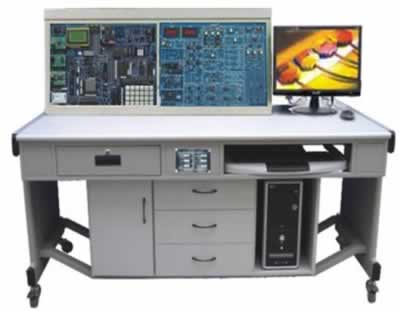

TRYZX-608自動控制計算機控制技術信號與系統綜合實驗裝置
自動控制計算機實驗裝置,信號控制技術實訓臺產品功能簡介：
TRYZX-608自動控制計算機控制技術信號與系統綜合實驗裝置、自動控制計算機實驗裝置,信號控制技術實訓臺是自動控制、計算機控制技術、信號與系統三大實驗項目的有機綜合體，一機多用，節省資源，效益顯著。自動控制原理部分具有很強的開放性能、擴展性能；運算模擬單元的運放八個，每個運算模擬單元內都有實驗所需的電阻、電容等元件，可以通過短路塊和導線靈活方便的對實驗單元電路的組合，可構造出各種型式和階次的模擬環節和控制系統；從運算模擬單元獨立出來的可變電阻器組單元檔位連續，調節精度高，接線靈活多變，充分滿足于自控原理實驗教學的要求。
集成操作軟件，通過PC示波器功能可實時、清晰的觀察控制系統的各項靜、動態特性，方便了對模擬控制系統特性的研究。微型溫度控制單元可以代替烤箱進行溫度控制實驗，加上系統配置的直流電機、步進電機等控制對象，可開設控制系統課程的實驗。該系統還可擴展支持如線性系統、控制、系統辨識及計算機控制等現代控制理論的模擬實驗實訓研究。
信號與系統及數字信號處理部分，是本公司開發人員采用先進的技術手段專門為《信號與系統》(“九五”重點教材、清華大學鄭君理等編制)課程而設計的，其提供了信號的頻域、時域分析的實驗手段，增加了數字信號處理功能。可進行階躍響應與沖激響應的時域分析；連續時間系統的模擬；抽樣定理與信號恢復的分析與研究；一階、二階電路的暫態響應；二階網絡狀態軌跡顯示、借助于DSP技術實現信號頻譜的分析與研究、信號的分解與合成的分析與實驗；各種模擬、數字濾波器的設計與實現等內容的學習與實驗。采用的DSP數字信號處理新技術，可以將模擬電路難以實現或實驗結果不理想的“信號分解與合成”、“信號卷積”等實驗得以準確地演示，并能生動地驗證理論結果；系統地了解并比較各種模擬濾波器（無源、有源）和數字濾波器的性能及特性，并可學會數字濾波器的設計與實現。配有DSP標準的JTAG插口及DSP同主機PC機的通信接口，可方便學生在我公司提供的軟件的基礎上進行二次開發（可用仿真器或不用仿真器），完成一些數字信號處理、DSP應用方面的實驗。如：各種數字濾波器設計、頻譜分析、卷積、A/D轉換、D/A轉換、DSP定時器的使用、DSP基本I/O口使用等。內置信號源、頻率計、毫伏表、數字存儲示波器（含數據采集）。
一、自動控制計算機實驗裝置,信號控制技術實訓臺技術指標：
1、工作電源：交流220V±10%
2、工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃）
3、整機容量：＜500KVA
4、重量：150㎏
二、自動控制計算機實驗裝置,信號控制技術實訓臺系統構成
（1）自控原理與計算機控制部分
各單元電路、8088CPU控制單元和PC機進行通訊的串口構成，USB采集數據。
信號源發生單元電路：正弦波、方波、斜波及拋物波
信號周期在2毫秒至30秒之間可調
采樣保恃器及單穩單元電路：由LF398及HEF4538等器件構成
運算模擬單元電路：
非線性用單元電路：
狀態指示燈單元：
數/模轉換單元電路：
AD0832模/數轉換單元電路：
AD0809單節拍脈沖發生單元：
電位器單元：
電源發生單元：+5V/2A，+12V/0.2A，-12V/0.2A
電機單元：直流電機、步進電機
信號測量單元：采用PC軟件實現雙蹤示波器、頻率特性分析等功能。
特殊運算環節單元：
可變電阻器組單元：
微型溫度控制單元：
電源：+5V/2A，-5V/0.5A，+12V/0.5A，-12V/0.5A。
頻率計：可測量的信號頻率范圍：0～300KHz；
毫伏表：可測量的信號頻率范圍：0～100KHz；
可測量的信號幅值范圍：1mV～10V；
信號源：可產生正弦波、三角波、方形波三種波形。
幅值（峰峰值）：正弦波0～12V；
三角波0～18V；
方波0～20V；
頻率：(四檔可調)正弦波2Hz～100KHz；
三角波2Hz～100KHz；
方波2Hz～100KHz；
三、自動控制計算機實驗裝置,信號控制技術實訓臺實驗項目
（1）計算機控制技術實驗項目
|
1.A/D，D/A轉換 |
2.采樣保持器 |
|
3.數字濾波 |
4.積分分離式PID控制 |
|
5.最小拍有紋波系統實驗 |
6.最小拍無紋波系統實驗 |
|
7.大林算法控制 |
8.非線性控制 |
|
9.解耦控制 |
10.綜合控制實驗 |
（2）自動控制原理實驗項目
|
1.典型環節的模擬研究 |
2.典型系統瞬態響應和穩定性 |
|
3.系統校正 |
4.控制系統的頻率特性 |
|
5.典型非線性環節 |
6.非線性系統（一） |
|
7.非線性系統（二） |
8.采樣系統分析 |
|
9.采樣控制系統的校正 |
l0.狀態反饋（極點配置） |
（3）控制系統實驗項目
1.直流電機閉環調速實驗
2.溫度閉環控制實驗
3.步進電機調速實驗
（3）信號與系統及數字信號處理平臺
|
1、基本運算單元實驗（單元電路、信號源、頻率計、電壓表） |
2、階躍響應與沖激響應實驗 |
|
3、連續系統的模擬實驗 |
4、模擬濾波器實驗（無源、有源、低通、高通、帶通、帶阻） |
|
5、抽樣定理實驗 |
6、二階網絡狀態軌跡實驗 |
|
7、一階電路暫態響應實驗 |
8、二階電路暫態響應實驗 |
|
9、二階電路傳輸特性實驗 |
10、信號卷積實驗 |
|
11、矩形信號的分解實驗 |
12、矩形信號的合成實驗 |
|
13、幅度對信號合成的影響 |
14、相位對信號合成的影響 |
|
15、鋸齒波信號的分解/合成 |
16、信號的調制與解調實驗 |
|
17、信號的頻譜分析 |
18、頻分與復用實驗 |
|
19、DSP應用實驗 |
20、DSP數字信號處理單元實驗 |
|
21、數字濾波器實驗（低通、高通、帶通、帶阻） |
22、八階高通、低通濾波器（巴特沃斯）實驗 |
|
23、各種模擬、數字濾波器性能比較實驗 |
24、主機接口與二次開發區 |
|
25、CPLD編程開放模塊 |
