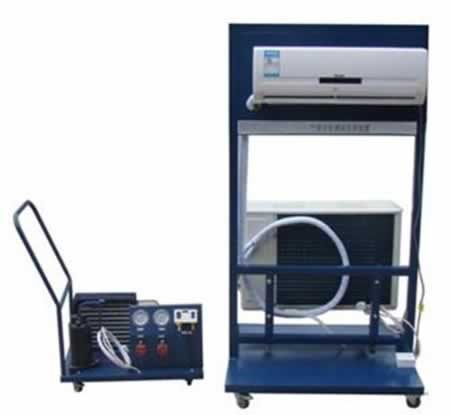

空調安裝調試檢修實訓考核裝置

空調安裝調試檢修實訓考核裝置

空調安裝調試檢修實訓考核裝置適合制冷技術、制冷流體機械機電、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工等教學實訓考核，培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。

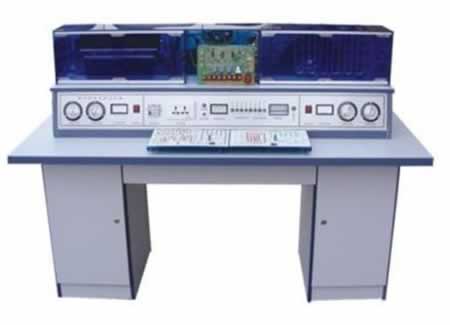

變頻空調制冷制熱綜合實驗臺

一、變頻空調制冷制熱綜合實驗臺適用范圍：

變頻空調制冷制熱綜合實驗臺是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（初級、中級、高級）》、《家用制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。

二、變頻空調制冷制熱綜合實驗臺主要技術參數與功能：

1、工作電源AC220V±10%，50H2。

2、最大遙控距離8m，角度90度。

3、噪聲：內機37-44dB，外機是55-65dB。

4、環境溫度-10℃到40℃。

5、相對濕度≤85%（25℃）。

6、輸入功率＜1KVA

7、實驗臺規格1600×700×1180mm

8、環境溫度100C到400C。

9、人身安全保護功能：該設備具有漏電保護裝置，地線浮空。

10、壓縮機功率：空調：1ph冰箱：1/10ph

制冷劑類型：空調：R22冰箱：R12

11、具有溫度巡測功能，數碼顯示，即溫度巡測器可檢測制冷制熱實驗設備的各關健部位的工作溫度，提供實驗數據。

12、具有壓力檢測功能，檢測空調器與電冰箱的高壓壓力與低壓壓力供實驗分析故障判答。

13、具有電流、電壓檢測功能，顯示設備工作時電壓與電流觀察機器是否正常工作。

14、純軟件模擬仿真制冷、制熱全過程。

15、具有電腦板故障演示功能（演示電腦板的常見故障及排除方法詳見說明書與教學演示軟件）

16、利用彩燈演示分體空調、變頻空調、電冰箱的工作原理。

17、利用演示軟件，演示電冰箱制冷、空調器制冷制熱的全部工作過程。

18、演示軟件提供50多種電冰箱、空調器的電路原理演示使學生思維更加豐富。

19、將空調器、電冰箱、全方位解剖，同時還保證單獨進行空調的制冷制熱、模式運轉及電冰箱制冷運行等實驗，使學生掌握冰箱、空調器的運行原理，使用方法，故障原因及排除方法。

20、空調器在遙控模式下能自動開機、自動關機。

21、具有遙控、手控二種演示功能，空調器制冷制熱可由遙控控制工作，也可通過手動機械控制工作。

三、空調電腦板故障操作說明

（一）、手控操作：

1、HK2開關是手控與遙控功能轉換開關

2、HK2手控狀態時空調器工作時間不能超過30分鐘。

3、HK1是在HK2手控狀態下控制空調器制冷，制熱功能。

（二）、遙控操作：

1、HK2在遙控狀態下，電腦板才能待機工作，遙控模式狀態時，遙控指示燈亮。

2、遙控電腦板LD1紅燈亮是制冷待機或除濕狀態。

3、LD2綠燈亮?xí)r壓縮機工作狀態。

4、LD3黃燈亮是制熱狀態指示。

5、故障開關K1到K12是在遙控模式下才能進行故障演示。

6、HG按鈕為應急開關，空調工作狀態時按一次HG按鈕空調器立即關機，空調器待機狀態下，按一次HG按鈕，空調器立即工作。

（三）、故障演示說明

1、遙控失靈：將故障開關K1斷開，即接收頭信號不能送到主板。

2、遙控失靈：將故障開關K2斷開，即接收頭無直流5V電源提供。

3、整機不工作：將故障開關K3斷開，即電源變壓器無交流12V電源輸出。

4、整機不工作：將故障開關K4斷開，無直流12V電源輸出。

5、整機不工作：將故障開關K5斷開，無直流5V電源輸出。

6、內風機不轉：將故障開關K7斷開，無風機工作電源輸出或電機損壞。

7、空調不制熱：故障開關K8斷開，電磁閥無電源不制熱。

8、空調不工作：將故障開關K9斷開，晶振不工作。

9、峰鳴器無聲：將故障開關K10斷開，峰鳴器開路。

10、遙控失靈：將故障開關K11斷開，無傳感信號輸入。

（四）、變頻空調操作（定速空調無此功能）

1、空調器開始工作時頻率為30HZ。

2、UP按鈕是頻率上調按鈕，每按一次頻率上升1HZ，DOWN按鈕是頻率下調按鈕，每按一次頻率下降1HZ。

3、空調器頻率越高制冷、制熱越快，壓縮機旋轉越快，反之相反。

4、變頻范圍：30Hz到110Hz。

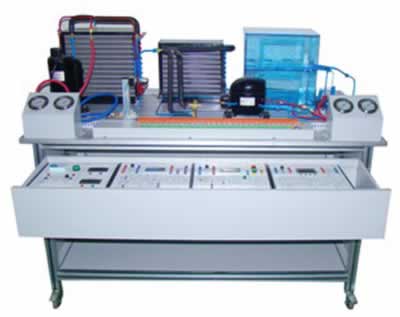

空調冰箱組裝與調試實訓設備(智能考核型)

一、空調冰箱組裝與調試實訓設備介紹：

TRY-971 空調冰箱組裝與調試實訓設備(智能考核型)適合系統組裝、電氣運行與控制、電氣技術應用、制冷和空調設備運用與家電維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。

系統組成由兩部分組成，分別為：分體式熱泵空調和直冷電冰箱，分體空調可進行制冷、制熱、除濕、自動工作模式功能，直冷式電冰箱可進行冷藏、冷凍等功能，涵蓋了制冷專業中所涉及的安裝、管路設計焊接技術、接線、保壓、檢漏、抽真空、充注制冷劑、制冷劑回收、運行調試，控制電路故障考核等設備應適合機電、動力工程類專業的實訓，適合制冷及相關專業的中級、高級工的技能鑒定及考核。

二、空調冰箱組裝與調試實訓設備技術指標：

1.輸入電源單相三線AC220V±10%50Hz

2.工作環境溫度-10℃～-40℃相對濕度≤85%（25℃）海拔<4000M

3.設備容量≤1.5KVA

4.制冷劑：空調部分R22冰箱部分R134a

5.外形尺寸（大約）1500mm×800mm×1250mm

6.防觸電保護類型I類

7.安全保護具有過壓、過流、過載、漏電保護措施，符合國家相關標準。

8.環保等級材料選用符合國家相關環保標準

三、空調冰箱組裝與調試實訓設備功能：

1.集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。

2.采用模塊化設計，電氣控制與制冷系統獨立分開，并且電氣部分設置檢測點，測測端子以及各路的輸出連接端子，可供學生進行獨立接線、測試、運行等操作。

3.實訓平臺直觀展示空調和冰箱的系統結構、工作原理。可清楚的看到制冷系統結構及主要部件的實物，系統還配置有數顯變流電壓表、數顯交流電流表、壓力表、信號指示燈等，使整個空調系統、冰箱系統的實時工作狀態一目了然。

4.根據分體式空調器控制電路、電冰箱電子式控制電路作為實訓考核對象，能使學生熟練掌握空調器控制電路、電冰箱電子式控制電路基本原理及維修技術，考核板上印有分體式空調器電氣、電冰箱電子式控制電路圖并加以檢測點，學生通過考核板上的電路圖了解其原理，并通過電腦設置故障，用儀表在檢測點上進行檢測查找故障位置，并排除故障，從而提高學生的排除故障能力，

5.使用該裝置能學到分體式式空調器控制電路、電冰箱電子式控制電路的相關知識。空熱泵分體空調部分具有以下制冷模式、制熱模式、除濕模式、送風模式、四種工作模式。電冰箱部分分有冷藏箱、冷凍箱。工作模式有標準模式、節能模式、速凍模式三種工作模式。

6.在該裝置上能夠反復進行系統組裝與焊接訓練。整體采用開放式和拆裝式結構設計，采用銅管固定裝置對每個活動接頭進行固定，有效的保證管路因反復拆裝所造成的損壞，同時減少工作噪音。

7.采用鋁型材拼裝成桌面且桌面下面增加接水底盤，鋁型材桌面干凈美觀，更重要的是焊接銅管時不會變形，接水底盤的設計解決了運行中冷凝器和系統管道產生的冷凝水，使水及冷凍油順利流到接水桶中，保持設備清潔。

8.集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練，學生可以對各部件、管路、器件進行拆裝、調試、運行，完成各種工作模式、工況調試和系統管路的實訓，使整個裝置能夠完全滿足實訓教學、技能考核或技能競賽要求。

四、空調冰箱組裝與調試實訓設備實訓項目：

1、制冷工專用工具的使用

2、氣焊焊槍的使用與焊接能力

3、空調制冷系統管路的組裝能力

4、空調制冷系統的保壓、檢漏與制冷劑加充能力

5、空調控制電路的電氣連接與調試能力

6、空調控制電路電氣故障考核、故障分析與故障排除能力

7、電冰箱制冷系統管路的組裝能力

8、電冰箱制冷系統的保壓、檢漏與制冷劑加充能力

9、東芝GR-204E直冷電子式電冰箱控制電路的電氣連接與調試能力

10、東芝GR-204E直冷電子式控制電路電氣故障考核、故障分析與故障排除能力

11、BCD-173GH智能溫控電冰箱控制電路的電氣連接與調試能力

12、BCD-173GH智能溫控電冰箱控制電路電氣故障考核、故障分析與故障排除能力

13、電冰箱制冷系統的故障判斷與維修能力

14、學生的團隊協調組織能力

15、電氣識圖和電氣設計能力

空調電氣控制電路部分設置有8個故障；

204E電冰箱控制電路部分設置有8個故障；

智能電冰箱控制電路部分設置有8個故障。

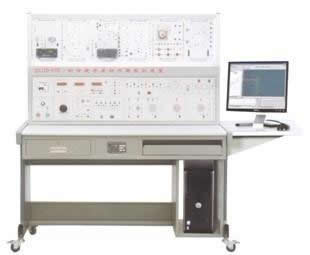

制冷電子基礎技能實訓裝置

一、制冷電子基礎技能實訓裝置簡介

制冷電子基礎技能實訓裝置根據國家勞動和社會保障部組織編寫的《制冷設備維修工》職業技術、職業資格培訓教材研制生產的，可以用于對初級制冷設備維修工、中級制冷設備維修工、高級制冷設備維修工考核及電氣控制線路、實用電子線路進行實際操作，從而使學生的操作技能得到提高。該實訓裝置不僅可供學生學習鍛煉，有利于開展技能鑒定、考核工作，更是制冷設備維修工技能考核的理想設備。本實訓裝置適用于大中專、高職高專、技工院校制冷專業等開設的制冷基礎、制冷設備維修工、空調器維修、制冷裝置及自動化、空調設備及維修、空調技術、空調器微電腦電路檢修等專業課程。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（初級、中級）》、《家用制冷設備原理與維修》、《小型制冷裝置》、《小型制冷與空調裝置》、《制冷裝置電氣控制系統原理與檢修》等課程。

二、制冷電子基礎技能實訓裝置特點制冷電子基礎技能實訓裝置

1.電氣控制線路或電子線路實訓元件裝在實訓箱中，操作方便、更換便捷，具有可擴展功能

2.設備設有電壓型漏電保護和電流型漏電保護器，確保操作者的安全；各測量?jī)x表均有可靠的保護功能，使用安全可靠

3.可進行模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作

4.實訓連接線及插座采用防觸電的結構，使用安全、可靠、防觸電

三、制冷電子基礎技能實訓裝置基本配置及功能

實訓裝置由實訓臺，實訓掛箱等組成:

1.實訓臺

實訓臺包括空氣開關、電源插座、交流電壓表、交流電流表、溫度表、直流電源、交流電源。

（1）交流電壓表測量范圍０～500V，用于實操訓練過程中對交流電壓信號的測量

（2）直流電流表測量范圍０～200V，用于實操訓練過程中對直流電壓信號的測量

（3）溫度表提供三位半數字溫度表1只，測量環境溫度及實操訓練中待測點的溫度

（4）直流電源提供±12V、±5V兩組電源，一路可調直流電源1.3～18V，每路均具有短路、過流保護和自動恢復功能

（5）交流電源提供兩組8.5V和兩組17.5V

2.實訓掛箱

序號掛箱編號掛箱名稱功能

1JD-01元件單元實訓箱：提供常用元件

2JD-02模擬電路基礎實訓單元箱：提供制冷電路中的復位電路；串、并聯穩壓電路

3JD-03電源電路單元箱：提供電源電路

4JD-04數字電路基礎實訓單元箱：提供555時基電路和R-S觸發電路

5JD-05電子溫控實訓單元箱：提供電子溫控電路圖及線路板

6JD-06可控硅調速實訓單元箱：提供可控硅調速電路圖及線路板

7JD-07步進電機驅動實訓單元箱：提供步進電機驅動電路圖及線路板

8JD-08低溫除霜電路實訓單元箱：提供低溫除霜電氣電路圖及線路板

9JD-09熱泵空調電氣實訓單元箱：提供熱泵空調電氣電路圖及線路板

3.實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動。

四、制冷電子基礎技能實訓裝置技術性能

1.輸入電源：?jiǎn)蜗嗳€～220V±10%50Hz

2.工作環境：環境溫度范圍為-5℃～+40℃相對濕度＜85%(25℃)海拔＜4000m

3.裝置容量：＜0.2kVA

4.外形尺寸：1630mm×730mm×1300mm

五、制冷電子基礎技能實訓裝置實訓項目

1.二極管的特性與應用單元實訓

2.晶體管的特性與應用單元實訓

3.串并聯型穩壓電路單元實訓

4.穩壓電路應用單元實訓

5.電源電路單元實訓

6.數字電路單元實訓

7.555時基電路單元實訓

8.RS觸發電路單元實訓

9.3min延時電路單元實訓

10.二次自動復位電路單元實訓

11.電冰箱電子溫控電路單元實訓

12.低溫除霜電路單元實訓

13.可控硅調速電路單元實訓

14.步進電機驅動電路單元實訓

15.熱泵空調電氣電路單元實訓

16.電冰箱電子溫控電路綜合單元實訓

17.熱泵空調電氣電路綜合單元實訓

空調安裝調試實訓裝置

一、空調安裝調試實訓裝置簡介

空調安裝調試實訓裝置是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求,按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所制冷類專業《空調裝配工》、《制冷設備維修工（初級、中級）》、《家用制冷設備原理與維修》、《空調裝配工》、《小型制冷與空調裝置》等課程。

空調安裝調試實訓裝置

二、空調安裝調試實訓裝置特點

1.實訓裝置直觀展示了空調調試、安裝過程所需常見工具，便于教學演示講解及學生對課本知識的理解掌握。其中,，回收機組管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。

2.整套實訓裝置集制冷劑R22回收機機組、抽真空系統機組、雙組壓力控制器機組等一體，整個系統真實完整,結構清晰、緊湊，滿足專用工具實訓與操作要求。為空調安裝維修調試提供一個良好的操作平臺。

3.系統采用真實的制冷專用工具實訓（壓縮機、翅片盤管式冷凝器、便攜式焊炬、割管刀、脹管擴口器、雙表修理閥、公/英制加液管、真空泵等），與實際教學接軌。

4.實訓裝置為學生提供一個操作平臺，能讓學生自主完成空調系統安裝、調試、運行及維修等實訓。

5.實訓系統能對空調完成安裝、調試、運行及維修等實訓，有利于學生將理論應用于實際，并培養學生實際操作動手能力。

三、空調安裝調試實訓裝置技術參數

1.輸入電源：?jiǎn)蜗嗳€～220V±10%50Hz

2.裝置容量：＜1.5kVA

3.外形尺寸：1100mm×800mm×1700mm

4.制冷劑回收類型：R22
