電子學綜合實驗裝置(RYDZ-01型)
編號:N20085314518
電子學實驗裝置:
RYDZ-01型電子學綜合實驗裝置
一、概述
“RYDZ-01型電子學綜合實驗裝置”是依據目前我國“模擬電子技術”、“數字電子技術”、“EDA技術及其應用”教學實驗大綱的要求，及各高等院校對該教學實驗設備的需求和建議，由本公司開發的新一代實驗裝置。本裝置能對上述課程的全部實驗項目和課程設計進行實驗操作，完全符合實驗教學大綱的要求，同時為高層次的數字系統的設計開發實驗及教師、研究生開發新實驗和進行科學研究提供良好的工作條件。
本裝置特別適用于現有院校 “模電”、“數電”實驗室的更新改造；為職業學院、中專、職校等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。
二、特點
1、通用性強 本裝置綜合了目前國內各類學校電子類課程的實驗內容，故能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整。
2、配套性強 從儀器儀表、專用電源到實驗連接專用導線等均配套齊全，其性能、精度及規格均密切結合實驗的需要進行配套。
3、可靠性強 設有大量可靠的鍍銀長紫銅管，用作插電阻、電容、電位器、三極管和穩壓塊等，實驗時接觸可靠；可靠的圓腳集成塊插座和紫銅管插座等均與防轉插座內部連好，實驗導線采用高檔彈性直插導線，接觸性能良好。
4、直觀性強 面板示意、圖線分明；面板布置合理，查線方便，學生可獨立操作實驗，有利于提高學生實際動手能力。
三、技術性能
1、輸入電源：單相三線220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜200VA
4、外形尺寸：155×80×123cm3
四、功能
本裝置能提供實驗所需的直流電源、交流電源、信號源（示波器自備）。
本裝置能對“模擬電子技術”、“數字電子技術”、“EDA技術及其應用”的教學實驗和課程設計進行實驗操作，同時能滿足有關科研需求。五、基本實驗內容
本裝置提供模電、數電實驗指導書，具有相當的深度和廣度，各級各類學校可根據自己教學的需要進行選擇，還可以結合自己的需要進行改寫、擴充及開發其它新的實驗項目。
（一）模擬電路實驗
|
1.常用電子儀器的使用
2.晶體管共射極單管放大器
3.場效應管放大器
4.負反饋放大器
5.射極跟隨器
6.差動放大器
7.集成運算放大器指標測試
8.集成運算放大器的基本應用Ⅰ— 模擬運算電路
9.集成運算放大器的基本應用Ⅱ—信號處理(有源濾波器)
10.集成運算放大器的基本應用Ⅲ—信號處理(電壓比較器)
11.集成運算放大器的基本應用Ⅳ— 信號處理(波形發生器)
12.RC正弦波振蕩器 |
13.LC正弦波振蕩器
14.函數信號發生器的組裝與調試
15.壓控振蕩器
16.低頻功率放大器Ⅰ— OTL功率放大器
17.期工程低頻功率放大器Ⅱ— 集成功率放大器
18.直流穩壓電源Ⅰ— 串聯型晶體管穩壓電源
19.直流穩壓電源Ⅱ— 集成穩壓器
20.晶閘管可控整流電路
21.應用實驗— 溫度監測及控制電路
22.綜合實驗— 萬用電表的設計與調試
23. 在系統可編程模擬器件設計實驗（配Lattice模擬可編程器件ispPAC20下載板） |
|
1.晶體管開關特性、限幅器與鉗位器
2.TTL集成邏輯門的邏輯功能與參數測試
3.CMOS集成邏輯門的邏輯功能與參數測試
4.集成邏輯電路的連接和驅動
5.組合邏輯電路的設計與測試
6.譯碼器及其應用
7.數據選擇器及其應用
8.觸發器及其應用
9.計數器及其應用
10.移位寄存器及其應用
11.脈沖分配器及其應用
12.使用門電路產生脈沖信號——自激多諧振蕩 |
13.單穩態觸發器與施密特觸發器——脈沖延時與波形整形電路
14.555時基電路及其應用
15.D/A、A/D轉換器
16.智力競賽搶答裝置——綜合性實驗
17.電子秒表——綜合性實驗
18.三位半直流數字電壓表——綜合性實驗
19.數字頻率計——綜合性實驗
20.拔河游戲機——趣味性、綜合性實驗
21.隨機存取存儲器2114A及其應用——綜合性實驗
22.在系統可編程數字器件設計實驗（配Lattice公司4128V下載板） |

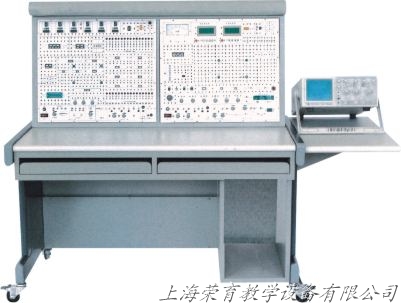

本裝置主要由實驗控制屏和實驗桌兩部分組成。
本裝置主要由兩大部分組成,一部分為數電實驗功能板,另一部分模電實驗功能板,主要功能組成如下:
（一）數電實驗功能板:
直流穩壓電源壓電源:±5V/1A兩路;0.0～18V/0.75A連續可調兩路(通過適當的連接,可得到0～±18V及0～36V連續可調電源),+5V電源還設有短路報警、指示功能，以上電源均有短路軟截止自動恢復保護功能。
脈沖信號源：計數脈沖源0.5Hz～300kHz分檔連續可調；輸出四路BCD碼基頻、二十分頻、四分頻、八分頻，基頻輸出頻率分1Hz、1kHz、20kHz三檔粗調，每檔附近又可進行細調；正負各兩路輸出的單次脈沖源。
提供五功能邏輯筆、LED發光二極管報警指示燈電路、共陰數碼管一只、蜂鳴器報警指示、十六位開關電平輸出、十六位邏輯電平輸入指示、十六進制譯碼顯示器（六位）、撥碼盤、復位按鈕、楊聲器、音樂片及電位器等。
還設有高可靠圓腳集成塊插座（40P2只、28P1只、24P1只、16P5只、14P6只、8P2只）及鍍銀長紫銅管等，供插各種集成塊及器件等。
數電實驗功能板設有可裝、卸固定線路實驗小板的插座四只，可選購數字EDA下載板。
（二）模電實驗功能板：
直流穩壓電源：±5V/1A兩路，0.0～18V/0.75A連續可調兩路（通過適當的連接，可得到0～±18V及0～36V連續可調電源），±5V電源還設有短路報警、指示功能，每路電源均有短路軟截止自動恢復保護功能。
直流信號源：-5V～±5V連續可調電路。
交流電源：0V、6V、10V、14V抽頭電源一路，中心抽頭17V電源兩路，每路電源均有短路保護自動恢復功能。控制屏左右兩側設有220V單相三芯插座若干個。
函數信號發生器:本信號發生器是由單片集成函數信號發生器及外圍電路,數字電壓指示及功率放大電路等組合而成。其輸出頻率范圍為2Hz～2MHz，輸出幅度峰峰值換選擇，輸出頻率分七個頻段選擇，還設有三位LED數碼管顯示其輸出幅度（峰一峰值）。輸出衰減分0dB、20dB、40dB、60dB四檔，由兩個“衰減”按鍵選擇。
六位數顯頻率計：本頻率計的測量范圍為1Hz至10MHz，有六位共陰極LED數碼管顯示，閘門時基1S，靈敏度35mV(1-500kHz)//100mV(500kHz-10MHz)；測頻精度為萬分之二（10MHz）。將頻率計開關（內測/外測）置于“內測”，即可測量“函數信號發生器”本身的信號輸出頻率。將開關置于“外測”，則頻率計顯示由“輸入”插口輸入的被測信號的頻率。
直流數字電壓表：分200mV、2V、20V、200V四檔，直鍵開關切換，三位半數顯，輸入阻抗10MΩ，精度0.5級。
直流數字毫安表：分2mA、20 mA、200 mA三檔，直鍵開關切換，三位半數顯，精度0.5級。
設有1 mA/100Ω鏡面指針式精密直流毫安表、繼電器、楊聲器、峰鳴器、振蕩線圈、可控硅、12V信號燈、功率電阻、橋堆、三極管、集成穩壓塊、電容、三極管、按鈕及電位器等。
模電實驗功能板設有可裝、卸固定線路實驗小板的插座四只，配有共射極單管放大器/負反饋放大器實驗板、射極跟隨器實驗板、RC正弦波振蕩器實驗板、差動放大器實驗板及OTL功率放大器實驗板共五塊，可采用固定線路及分立元件靈活組合進行實驗。另外，還可選購模擬EDA下載板。
實驗連接點、測試點采用高可靠自鎖緊防轉疊插座及測試彎針，設有高可靠圓腳集成塊插座（40P1只、14P1只、8P2只）及鍍銀長紫銅管等，供插各種集成塊、三極管、電容及電阻等器件，接觸性能良好，實驗可靠。
實驗功能板采用2mm厚的敷銅板制成，正面印有元器件圖形符號、字符及連線，反面是相應連線并焊好相應器件。
本裝置設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
RYDZ-01A型 模擬電子電路實驗裝置（雙組）
本裝置的技術性能及實驗功能與配備等同 “RYDZ-01型電子學綜合實驗裝置”中模電部分功能完全一樣，不同之處是本裝置配備兩套模電功能板，可以同時開設兩組模電實驗。
RYDZ-01B型 數字電路實驗裝置（雙組）
本裝置的技術性能及實驗功能與配備等同 “RYDZ-01型電子學綜合實驗裝置”中數電部分功能完全一樣，不同之處是本裝置配備兩套數電功能板，可以同時開設兩組數電實驗。
