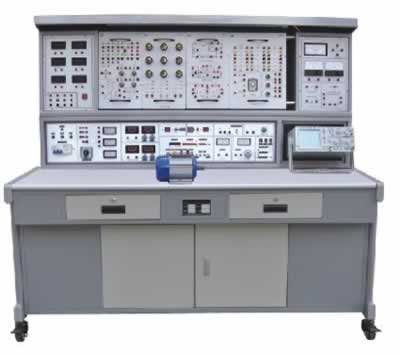

TRY-528A立式電工模電數電實驗平臺
一、立式電工模電數電實驗平臺簡介：
TRY-528A立式電工模電數電實驗平臺具有較完善的安全保護措施，較齊全的功能。電工實驗器件采用適應性強的模塊式掛箱；在實驗屏上完成實驗，實驗方法靈活，動手能力強，實驗連線接點接觸可靠，符合不同深度，不同廣度的教學要求。數電模電在九孔通用電路板掛箱上完成，根據實驗復雜程度選取掛箱個數，根據實驗電路在通用電路板上拼插實驗電路，實驗元件制成透明盒體，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋結合采用較科學的壓卡式結構，維修、更換元件拆裝方便。該實驗臺結構合理，學校可隨時按需要增添新的模塊掛箱，靈活、經濟。
二、立式電工模電數電實驗平臺適用范圍：
TRY-528A立式電工模電數電實驗平臺適用于高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、數字電路等課程實驗。該實驗平臺是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想教學設備。
三、實驗臺、實驗屏和實驗操作桌結構及功能：
1、實驗臺構成與性能
1.1.電源及參數
1.1.1輸入電源:三相四線電源，輸入時指示燈亮
1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:單、三相可調交流電源，提供三相0～380V連續可調的交流電源，同時可得至0～250V單相可調電源(配有一臺1.5KVA的三相自耦調壓器，配有三只指針式交流電壓表，指示調壓器輸出電壓)。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10－2，負載穩定度<10－2，紋波電壓:<5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
1.2函數信號發生器:
1.2.1波形:正弦波、三角波、方波脈沖波、鋸齒波、TTL方波、矩形波。
1.2.2頻率范圍:由0.1Hz到2MHz，分七個頻率檔級。
1.2.3正弦波失真度:10-30Hz<3%30Hz-100KHz≤1%
1.2.4方波響應:前沿/后沿≤100nS（開路）
1.2.5最大輸出幅度(開路)：f1.2.6直流偏置(開路)：±l0V
1.2.7輸出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。
1.2.9壓控振蕩(VCF)：加外加直流電壓0—±5V變化時，對應的頻率變化大于l00:1。
1.2.10輸出衰減:20dB40dB60dB
1.3頻率計數器:
1.3.1測頻范圍:lHz～l00MHz。
1.3.2閘門時間:0.01S、0.1S、1S、10S
1.3.3輸入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。
1.4單次脈沖:每次可輸出一對正負脈沖。
1.5音頻功率放大器：輸入音頻電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.6七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.7絕緣電阻：>5MΩ
1.8漏電保護：漏電動作電流≤30MA
２、實驗屏：
2.1外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000uA。
2.2外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～10mA。
2.3外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～100mA。
2.4外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000mA。
2.5外測交流電流表：精度０.５級，三位半數字式顯示，測量范圍０～100mA。
2.6外測交流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000mA。
2.7四路電流插座：與配備的電流插頭配套使用，在實驗中實現一表多測。
2.8指針式功率因數表：外測實驗電路功率因數，2.5級。
2.9指針式±100uA電流表，1.5級，外測。
2.10指針10mA電流表，1.5級，外測。
2.11實驗變壓器：100W，220V/36V+110V，接線端已由面板接線柱引出，實驗方便。
2.12日光燈照明、實驗二用電路：由選擇開關控制日光燈為實驗用或照明用。實驗端口已通過接線柱引出，鎮流器、日光燈、啟動器已裝在實驗屏內。
2.13實驗屏中部：實驗?zāi)K掛箱實驗時安放位置。掛箱調換，安放方便。
3、實驗操作桌：加強型雙面防火板制成，不變形、不褪色，造型美觀大方，左右有抽屜，存放工具，下邊為存放柜，用于存儲元器件。
四、立式電工模電數電實驗平臺構成與配備
（1）構成：實驗裝置由實驗屏、實驗?zāi)K掛箱、實驗臺、實驗操作桌構成。一臺二座，規格：160×70×172cm。
1、實驗屏：左側為測量電表及電流插座，右測為實驗變壓器，日光燈實驗電路、功率因數表等，中部為實驗時放置掛箱。
2、實驗臺：由電源、信號源、安全保護裝置構成。
3、實驗操作桌：桌面實驗時放置實驗器件，下部為儲存柜儲存實驗器件用。
4、實驗?zāi)K掛箱：
TRY-01電流源—電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成。
TRY-02由常用分立元件，RC選頻網絡測定單元組成。
TRY-03三相負載
TRY-04繼電控制一單元
TRY-05繼電控制二單元
TRY-06數電、模電九孔萬能實驗插板一、二單元
（2）教學器材配備(1臺2座)：
1臺180W三相電動機，1只MF47萬用表，1只數字萬用表，2套電烙鐵及烙鐵架，40根疊插式實驗連接線，1套數電、模電實驗所需電阻、電位器、電感、電容、變壓器、傳感器、集成座等元件單元盒（元件已裝在單元盒內），1套工具，2張學生凳。
（3）用戶自備實驗器材：示波器（型號不限），功率表，滑線變阻器，毫伏表。
五、立式電工模電數電實驗平臺實驗內容：
（1）電工實驗部分
|
1．常用電工儀表的使用 |
2．線性元件與非線性元件的伏安特性 |
|
3．直流電路電壓與電位的研究 |
4．基爾霍夫定律的驗證 |
|
5．迭加原理與互易定理的驗證 |
6．代文寧定理與諾頓定理的驗證 |
|
7．電壓源與電流源的等效變換 |
8．受控源的研究 |
|
9．一階電路的響應 |
10．二階電路的響應 |
|
11．研究LC元件在直流電路和交流電路中的特性 |
12．交流電路參數的測量 |
|
13．正弦交流電路RLC元件的特性 |
14．RL及RC串聯電路實驗 |
|
15．RLC串聯諧振電路 |
16．日光燈電路連接 |
|
17．改善功率因數實驗 |
18．互感的測量 |
|
19．三相電路及功率的測量 |
20．R-C選頻網絡實驗 |
|
21．二端口網絡的研究 |
22．單相變壓器實驗 |
|
23．三相異步電動機的使用與起動 |
24．三相異步電動機的正、反轉 |
|
25．三相異步電動機的Y-△起動 |
26．三相異步電動機的順序控制 |
|
27．三相異步電動機的能耗制動 |
（2）模擬部分實驗
|
1．二極管的正、反相特性 |
2．晶體三極管的輸入、輸出特性 |
|
3．晶體管共射極單管放大器 |
4．兩級阻容耦合放大電路 |
|
5．負反饋對放大器性能的影響 |
6．場效應管放大器 |
|
7．差動放大電路 |
8．運算放大器指標測試 |
|
9．集成運算放大器的基本應用(多種模擬運算電路) |
10．集成運算放大器非線性應用（多種波形發生器） |
|
11．變壓器耦合推挽功率放大器 |
12．0TL功率放大器 |
|
13．集成功率放大器 |
14．單相橋式整流電路 |
|
15．串聯型晶體管直流穩壓電源(設計性實驗) |
16．集成直流穩壓電源 |
|
17．單結晶體管特性 |
18．單結晶體管觸發電路 |
|
19．晶閘管簡單測試 |
20．晶閘管可控整流電路 |
利用上述20項實驗元器件還可完成下面實驗項目
|
l．電壓負反饋偏置電路 |
2．分壓式電流負反饋偏置電路 |
|
3．用二極管穩定工作點 |
4．共基極放大電路 |
|
5．共集電極放大電路 |
6．共源極基本放大電路 |
|
7．場效應管共漏極電路 |
8．場效應管共柵極電路 |
|
9．單管阻容放大電路 |
10．變壓器耦合放大電路 |
|
11．甲類功率放大電路 |
12．串聯電流負反饋電路 |
|
13．串聯電壓負反饋電路 |
14．并聯電壓負反饋電路 |
|
15．并聯電流負反饋電路 |
16．共基共射極放大電路 |
|
17．自舉射極輸出電路 |
18．NPN一PNP直接耦合放大電路 |
|
19．用負反饋消除自激振蕩 |
20．晶體管開關作用 |
|
21．變壓器反饋式振蕩電路 |
22．電容三點式振蕩電路 |
|
23．電感三點式振蕩電路 |
24．差動放大電路的基本形式 |
|
25．長尾式差動放大電路 |
26．雙電源長尾式差動放大電路 |
|
27．運放用作交流比例放大 |
28．反相輸入保護措施 |
|
29．同相輸入保護措施 |
30．電源極性錯接的保護 |
|
31．RC高通電路 |
32．利用三極管來保護器件 |
|
33．差動輸入運算電路 |
34．快速積分電路 |
|
35．模擬一階微分方程電路 |
36．模擬二階微分方程電路 |
|
37．基本對數運算電路 |
38．實用微分電路 |
|
39．反對數放大基本電路 |
40．簡單的過零比較電路 |
|
41．利用二級管作為上限檢測幅度選擇電路 |
42．下限幅度選擇電路 |
|
43．RC無源網絡的低通濾波電路 |
44．同相輸入一階低通濾波電路 |
|
45．反相輸入一階低通濾波電路 |
46．簡單的二階RC濾波電路 |
|
47．典型二階RC有源低通濾波電路 |
48．典型二階高通有源濾波電路 |
|
49．基本帶通濾波電路 |
50．典型帶通濾波電路 |
|
51．矩型波振蕩電路 |
52．寬度可調的矩形波發生器 |
|
53．幅頻可調的鋸齒波發生器 |
54．單相半波整流電路 |
|
55．單相全波整流電路 |
56．電容濾波電路 |
|
57．電容濾波帶電阻負載 |
58．RC濾波電路 |
|
59．基本LC濾波電路 |
60．二倍壓整流電路 |
|
61．三倍壓整流電路 |
62．基本穩壓電路 |
|
63．基本調整管穩壓電路6 |
64．具有放大環節的穩壓電路 |
|
65．單相半波可控硅整流 |
66．電子調壓電路 |
|
67．電子催眠器一一趣味性實驗一 |
68．電子門鈴電路一一趣味性實驗二 |
|
69．電子報警電路一一趣味性實驗三 |
（3）數字部分實驗
|
l．TTL集成邏輯門的參數測試 |
2．CM0S邏輯門的參數測試 |
|
3．TTL集成電極開路門與三態輸出門的應用 |
4．與、非、或、與非門電路實驗 |
|
5．半加器電路實驗 |
6．全加器電路實驗 |
|
7．RS觸發器實驗 |
8．D觸發器實驗 |
|
9．JK觸發器實驗 |
10．T觸發器實驗 |
|
11．JK型觸發器轉換成D觸發器 |
12．D型觸發器轉換成JK觸發器 |
|
13．計數器實驗 |
14．MSI移位寄存器及其應用 |
|
15．譯碼器及其變換方式 |
16．MSI數據選擇器及邏輯設計 |
|
17．微分型單穩態電路 |
18．環形多諧振蕩器 |
|
19．利用門電路構成編碼器分配器、選擇器 |
20．組合電路的設計之一一一編碼轉換 |
|
21．組合電路的設計之二一一顯示電路 |
22．同步時序電路的設計 |
|
23．計算機時序電路的設計 |
24．集成定時器測試及應用 |
|
25．CM0S集成A/D、D/A轉換電路實驗 |
26．二極管非門、或非門電路 |
|
27．三極管非門、與非門、或非門電路 |
28．異步十進制減法計數器 |
|
29．異步十進制加法計數器 |
30．綜合能力培訓實驗一一電子秒表 |

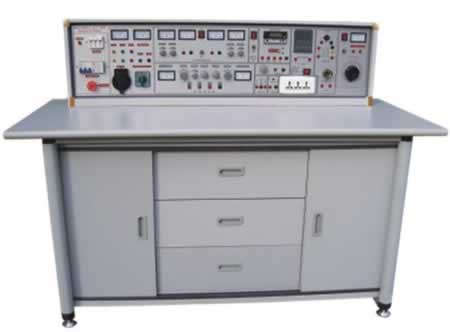

TRY-745A通用電工電子技能實訓考核實驗室成套設備
一、通用電工電子技能實訓考核實驗室成套設備功能特點：
TRY-745A通用電工電子技能實訓考核實驗室成套設備是根據《教育部關于以就業為導向，深化高等職業教育改革的若干意見》中提出的“高等職業院校必須把培養學生動手能力、實踐能力和可持續發展能力放在突出地位，促進學生技能的培養”精神。我公司技術人員綜合了“電子電器類”“電子技術應用類”“電子信息類”《電工技能訓練》和《電子技能訓練》教學大綱要求，研制了本實驗設備。其電子技能實訓改革傳統實驗室實訓教學模式，通過基本操作技能和二十幾類實用新型電路的制作、調試，使學生掌握電子產品的制作調試，學會閱讀電路原理圖和PCB圖，熟悉常用電子元器件的選擇、測試，掌握焊接和電路組裝工藝技能（設備中配置二十幾套特制實訓電路板和相應電路元器件），并能處理安裝調試過程中出現的問題。實訓電路中涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控制等實訓內容。TRY-745A電工電子技能實訓與考核實驗室成套設備
電工技能實訓通過安全用電，常用工具及儀表的使用，電工基本技能訓練，電動機的安裝、維護與故障處理，電動機基本控制線路的安裝、調試維修，常用生產機械電氣控制線路的故障分析與處理等項目系統訓練，可達到勞動及社會保障職業技能鑒定中級以上水平。
本設備實訓內容分為幾個層次和若干模塊，不同學制，不同生源的學校可根據自己的實際情況選擇實訓項目。該設備具有科學性、驗證性、實用性、趣味性，是高等、中專、職業學校及各類培訓機構為學生參加社會工作前必不可少的訓練設備，也可用作考核機構對學生進行考核的理想實驗教學設備。
二、實訓臺及操作桌結構：
1、實驗臺構成與性能：
1.1電源及參數：
1.1.1 輸入電源：三相四線電源，輸入時指示燈亮
1.1.2 電源輸出：有嵌入式保險盒和漏電開關二級保護功能，一個應急開關。
A組：監視電壓表：通過換相開關指示三相輸出電壓。
B組：三相電源輸出：由三相電源插座和安全接線座輸出電壓，通過萬能開關控制三相電的輸出，以提高安全性。
C組：0-220V電源輸出：一組萬能插座。為各種儀器提供工作電源。
D組：可調交直流電源：一臺0.5KVA單相調壓器，輸出0－240V交直流電源，電壓輸出有表指示。
E組：固定直流穩壓電源：輸出電壓5V，輸出電流最大500mA。
F組：恒流穩壓電源：雙路0-30V穩壓輸出，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出由0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。
1.2單次脈沖源：每撥按一次鈕子開關可得到一組正負脈沖。
1.3函數信號發生器輸出正弦波、三角波、矩形波。
1.3.1頻率范圍：5HZ-550KHZ分五個頻段
1.3.2頻率指示：由HZ表直接讀出
1.3.3電壓輸出范圍：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三級衰減：0db、20db、40db具有連續細調功能。
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調
三角波：5HZ-550KHZ>１V
1.4音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
1.5智能型直流數字電流表：精度0.5級，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，20mA、200mA、2000mA三檔，測量范圍：0-2000mA。具有數據存儲與查詢、超量程報警、指示功能。
1.6變壓器：內置式220V/12＋24V，功率25W。
1.7 喇叭：8Ω,0.5W內置式。
1.8 蜂鳴器：內置式；
1.9 燈頭座：250V、4A燈頭座一只，用于實訓中電路的驗證等，固定在實驗臺上，使用方便、安全。
1.10智能型多功能交流測量電表：通過選擇鍵能同時測量工作電路中電流I、電壓U、功率Kw、電能Kwh、工作時間T。八位液晶顯示。
2、實驗操作桌：由雙面飾面板制成，不變形，不褪色。尺寸：160×70×80cm，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜，用于儲存元器件。
三、構成與配備(以二十四座為例)
1、實訓操作桌12張，一桌二座，操作桌桌面中央設置通用九孔繼電控制實訓插板(尺寸:45×70cm)。繼電控制實驗根據電路要求插上電氣元件布線實驗。元器件已裝在特制元件盒上，實驗方便、快捷。每張操作桌配有一粒膠皮板，保護插板和桌面(如需要在桌上放置電動機、電子線路焊接等)。
2、示教控制臺1臺：由示教實訓操作桌、實訓臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。尺寸為160×70cm。
3、實驗臺，共12臺，每張學生實驗操作桌上配置1臺。
4、教學器材配備：
人體復蘇模型1個，滅火器1只，手電鉆3把，臺鉆1臺，表筆、扳手、剝線鉗、鑷子、鋼絲鉗、尖嘴鉗等工具13套，電烙鐵及烙鐵架25套，MF-47萬用表13只，數字萬用表13只，電度表13只，兆歐表13只，鉗形表13只，轉速表1只，繞線機2臺，保險盒39只，配電板26塊，熔斷器78只，拉線開關、圓插座、平燈頭各26只，20W日光燈13套，交流電流表39只，交流電壓表13只，換相開關13只，電阻一批，變壓器組件13套，三相電動機拉具1套，鋼鋸架13把，單相電動機13臺，三相180W鼠籠式電動機26臺，100W直流電機1臺，交流接觸器52只，組合開關13只，3H鐵殼按鈕13只，熱繼電器26只，時間繼電器13只，變壓器13只，單刀開關13只，三相閘刀13只，信號燈13只，變壓器繞線桌1張，雙門立柜2個，敷銅板13片，初步焊接通用線路板及組件13套，13×22套電子技能實訓考核組件（包括特制線路板及相應元器件），學生凳25張。
四、實訓項目：
（一）電工部分
|
1.低壓驗電表的使用。 |
22.小型變壓器故障檢查與排除。 |
|
2.滅火器的操作方法。 |
23.三相鼠籠式電動機的拆裝與測試。 |
|
3.口對口人工呼吸法和胸外心臟壓擠法觀察。 |
24.三相鼠籠式電動機運行巡視。 |
|
4.常用工具的使用與識別。 |
25.三相鼠籠式異步電動機的定期檢修。 |
|
5.常用導線的連接和絕緣的恢復。 |
26.三相鼠籠式異步電動機故障分析。 |
|
6.電烙鐵的拆裝與焊接技能訓練。 |
27.定子繞組局部故障的排除。 |
|
7.電工識圖訓練。 |
28.單相電容式電動機繞組的拆換。 |
|
8.配電板安裝。 |
29.單相電容式電動機故障與排除。 |
|
9.室內配線。 |
30.手動正轉控制線路的安裝與檢修訓練。 |
|
10.室內照明線路安裝。 |
31.接觸器點動正轉控制 |
|
11.電流表、電壓表的安裝。 |
32.具有自鎖的正轉控制。 |
|
12.萬用表轉換開關的使用和讀數。 |
33.具有過載保護的正轉控制。 |
|
13.交流電壓的測量。 |
34.接觸器聯鎖的正反轉控制。 |
|
14.直流電壓、直流電流的測量。 |
35.按鈕聯鎖的正反轉控制線路。 |
|
15.電阻的測量。 |
36.按鈕、接觸器復合聯鎖的控制線路。 |
|
16.兆歐表、鉗形電流表接地電阻測定儀的使用。 |
37.接觸器控制Y-△降壓控制。 |
|
17.常用開關類電器拆裝。 |
38.X62-W型銑床主軸與進給電機的聯鎖控制。 |
|
18.交流接觸器的拆卸與組裝。 |
39.時間繼電器控制Y-△降壓起動控制。 |
|
19.熱繼電器與時間繼電器的拆卸和組裝。 |
40.C620-1型車床控制線路的模擬安裝。 |
|
20.常用啟動器的結構觀察及檢測。 |
41.直流電動機的拆裝訓練（教師演示）。 |
|
21.小型變壓器的制作。 |
42.直流電動機的檢修訓練（老師演示） |
（二）電子部分實訓內容：
|
1.常用儀器儀表的使用； |
2.常用電子元器件的識別與檢測； |
|
3.電烙鐵拆裝與電子錫焊技能訓練； |
4.印刷線路板的制作； |
|
5.三端集成穩壓直流電源的制作； |
6.串聯型直流穩壓電源的制作； |
|
7.低頻信號電壓放大器的裝配與測試； |
8.具有負反饋信號放大器電路的制作與測試； |
|
9.文式橋振蕩器的焊接與調試； |
10.電池電壓監視電路的制作與測試； |
|
11.電子催眠器電路的制作； |
12.模擬“知了”電子電路的制作實訓； |
|
13.實用聲控、光控節電照明燈的制作與實訓； |
14.語音報警喇叭的制作與實訓； |
|
15.邏輯測試器的制作與測試； |
16.正負脈沖信號的制作與測試； |
|
17.智力競賽搶答器的制作； |
18.水位報警器電路的制作； |
|
19.迷你閃光彩燈的制作； |
20.光控音樂門鈴； |
|
21.實用模擬自然風控制器的制作； |
22.臺燈調光電路； |
|
23.實用CMOS觸摸鎖鑰電路； |
24.自動充電器的制作； |
|
25.半導體收音機的組裝與調試。 |
電工、電子技能實訓與考核實驗臺元件清單（每臺）
電工部分
|
元件名稱 |
型號 |
數量 |
備注 |
|
電阻 |
10Ω |
1 |
1/4W |
|
電阻 |
68Ω |
1 |
1/4W |
|
電阻 |
100Ω |
1 |
1/4W |
|
電阻 |
470Ω |
1 |
1/4W |
|
電阻 |
680Ω |
1 |
1/4W |
|
電阻 |
6.8K |
1 |
1/4W |
|
電阻 |
10K |
1 |
1/4W |
|
電阻 |
20K |
1 |
1/4W |
|
電阻 |
51K |
1 |
1/4W |
|
電阻 |
68K |
1 |
1/4W |
|
電阻 |
300K |
1 |
1/4W |
|
電筆 |
1 |
||
|
電度表 |
1 |
||
|
兆歐表 |
1 |
||
|
鉗形電流表 |
MG28/36 |
1 |
|
|
交流電流表 |
85L17 |
3 |
5A |
|
交流電壓表 |
85L17 |
1 |
450V |
|
保險盒 |
3 |
||
|
配電板 |
2 |
||
|
拉線開關 |
2 |
||
|
圓插座 |
2 |
||
|
平燈頭 |
250V/5A |
2 |
|
|
日光燈組件 |
15W |
1 |
|
|
換相開關 |
1 |
||
|
變壓器組件 |
8W |
1 |
|
|
單相電動機 |
1 |
||
|
接線盒 |
1 |
||
|
鼓形絕緣子 |
8 |
||
|
單相閘刀 |
HK2-15/2 |
1 |
|
|
木臺 |
5 |
||
|
掛線盒 |
1 |
||
|
熔斷絲 |
若干 |
||
|
松香、焊錫絲 |
若干 |
||
|
塑料線卡 |
若干 |
||
|
螺絲、黑膠布、套管 |
若干 |
||
|
三相電動機 |
Y/Δ380V180W |
2 |
|
|
交流接觸器 |
CJT1-10380V |
4 |
|
|
組合開關 |
1 |
||
|
螺旋式熔斷器 |
380V15A |
6 |
|
|
四孔接線板 |
6 |
工具 | |
|
鐵殼按鈕 |
2H |
2 |
|
|
熱繼電器 |
2 |
||
|
時間繼電器 |
1 |
||
|
三相閘刀 |
1 |
||
|
變壓器 |
50W |
1 |
|
|
單刀開關 |
1 |
||
|
信號燈 |
6.3V |
1 |
|
|
活動扳手 |
1 |
||
|
剝線鉗 |
1 |
||
|
鋼絲鉗 |
1 |
||
|
尖嘴鉗 |
1 |
||
|
電工刀 |
1 |
||
|
銼刀 |
1 |
||
|
剪刀 |
1 |
||
|
鎯頭 |
1 |
||
|
鋼鋸架 |
1 |
||
|
吸錫器 |
1 |
||
|
鑷子 |
1 |
||
|
電烙鐵及烙鐵架 |
2 |
||
|
螺絲刀 |
－＋ |
4 |
電子部分
|
元件名稱 |
型號 |
數量 |
備注 |
|
電阻 |
0.5Ω |
1 |
1W |
|
電阻 |
1Ω |
1 |
1W |
|
電阻 |
36Ω |
1 |
1W |
|
電阻 |
220Ω |
1 |
1/2W |
|
電阻 |
470Ω |
1 |
1/2W |
|
電阻 |
750Ω |
1 |
1/2W |
|
電阻 |
1K |
1 |
1/2W |
|
電阻 |
1.2K |
1 |
1/2W |
|
電阻 |
1.8K |
1 |
1/2W |
|
電阻 |
2K |
1 |
1/2W |
|
電阻 |
2.7K |
1 |
1/2W |
|
電阻 |
3K |
1 |
1/2W |
|
電阻 |
5.6K |
1 |
1/2W |
|
電阻 |
6.8K |
1 |
1/2W |
|
電阻 |
8.2K |
1 |
1/2W |
|
電阻 |
24K |
1 |
1/2W |
|
電阻 |
47K |
1 |
1/2W |
|
電阻 |
39K |
1 |
1/2W |
|
電阻 |
100K |
1 |
1/2W |
|
電阻 |
150K |
1 |
1/2W |
|
瓷片電容 |
0.01UF |
1 |
63V |
|
電解電容 |
220UF |
1 |
63V |
|
二極管 |
2AP9 |
1 |
|
|
三極管 |
9013 |
2 |
|
|
三極管 |
9012 |
6 |
|
|
印刷線路板制作配件：敷銅板、毛筆、鉛筆、復寫紙、油漆 |
各1 | ||
|
三端集成穩壓直流電源的制作組件 |
1套 | ||
|
串聯型直流穩壓電源的制作組件 |
1套 | ||
|
低頻信號電壓放大器的裝配與測試組件 |
1套 | ||
|
具有負反饋信號放大器電路的制作與調試組件 |
1套 | ||
|
文氏橋振蕩器的焊接與調試組件 |
1套 | ||
|
電池電壓監視電路的制作與調試組件 |
1套 | ||
|
模擬“知了”電子電路的制作與實訓組件 |
1套 | ||
|
實用聲控、光控節電照明燈的制作與實訓組件 |
1套 | ||
|
語音報警喇叭的制作與實訓組件 |
1套 | ||
|
邏輯測試器的制作和測試組件 |
1套 | ||
|
正負脈沖信號發生器的制作與測試組件 |
1套 | ||
|
水位報警器電路的制作與測試組件 |
1套 | ||
|
迷你閃光彩燈的制作與測試組件 |
1套 | ||
|
光控音樂門鈴的制作與測試組件 |
1套 | ||
|
實用自然風控制器的制作與測試組件 |
1套 | ||
|
臺燈調光電路組件 |
1套 | ||
|
Cmos觸摸鎖鑰電路組件 |
1套 | ||
|
自動充電器的制作組件 |
1套 | ||
|
電子催眠電路的制作組件 |
1套 | ||
|
半導體收音機的組裝與調試組件 |
1套 | ||
|
元件名稱 |
型號 |
數量 |
備注 |
|
萬用表 |
MF47 |
1 |
|
|
數字萬用表 |
DT890B+ |
1 |
|
|
導線 |
若干 |
||
|
實驗臺 |
1 |
||
|
實驗桌 |
1 |
||
|
防腐皮 |
1 |
||
|
凳子 |
2 |
數電模電電力拖動實驗設備相關產品：
TRY-745A通用電工電子技能實訓考核實驗室成套設備
