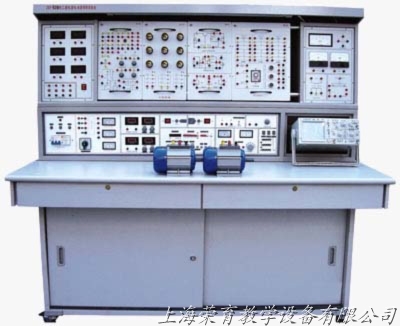

TRY-528A 立式電工 模電 數電實驗裝置
編號:N2008530267
基本信息:
TRY-528A 立式電工、模電、數電實驗裝置
一、構成：
實驗裝置由實驗屏、實驗模塊掛箱、實驗臺、實驗操作桌構成。
一臺二座，規格：160×70×172cm。
1、實驗屏：左側為測量電表及電流插座，右測為實驗變壓器，日光燈實驗電路、功率因數表等，中部為實驗時放置掛箱。2、實驗臺：由電源、信號源、安全保護裝置構成。
3、實驗操作桌：桌面實驗時放置實驗器件，下部為儲存柜儲存實驗器件用。
4、實驗模塊掛箱：
TRY-01 電流源—電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成。
TRY-02 由常用分立元件，RC選頻網絡測定單元組成。
TRY-03 三相負載
TRY-04 繼電控制一單元
TRY-05 繼電控制二單元
TRY-06 數電、模電九孔實驗插板一、二單元
二、器材配備(1臺2座)：
1臺180W三相電動機，1只MF500萬用表，1只數字萬用表，2套電烙鐵及烙鐵架，40根疊插式實驗連接線，1套數電、模電實驗所需電阻、電位器、電感、電容、變壓器、傳感器、集成座等元件單元盒（元件已裝在單元盒內），1套工具，2張學生凳。
三、用戶自備器材：示波器（型號不限），功率表，滑線變阻器，毫伏表。
四、實驗內容：
