TRY-528C 立式電工 模電 數電 電氣控制(直流電機)實驗裝置
編號:N20085302644
電工數電模電實驗室:

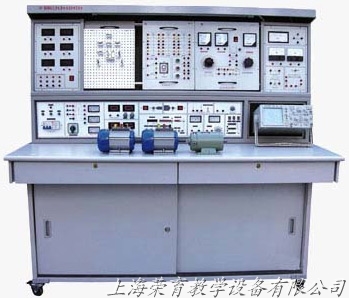

TRY-528C 立式電工、模電、數電、電氣控制（帶直流電機實驗）實驗裝置
一、構成：實驗裝置由實驗屏、實驗?zāi)K掛箱、實驗臺、實驗操作桌構成。
一臺二座，規格：160×70×172cm。
1、實驗屏：左側為測量電表及電流插座，右測為實驗變壓器，日光燈實驗電路、功率因數表等，中部為實驗時放置掛箱。
2、實驗臺：由電源、信號源、安全保護裝置構成。
3、實驗操作桌：桌面實驗時放置實驗器件，下部為儲存柜儲存實驗器件用。
4、實驗?zāi)K掛箱：
TRY-01 電流源—電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成。
TRY-02 由常用分立元件，RC選頻網絡測定單元組成。
TRY-03 三相負載
TRY-04 繼電控制一單元
TRY-05 繼電控制二單元
TRY-06 繼電控制三單元
TRY-07 直流電機實驗電源、調速環節模塊、勵磁電流、電樞電流指示表掛箱。
TRY-08 數電、模電九孔實驗插板一、二單元1、實驗屏：左側為測量電表及電流插座，右測為實驗變壓器，日光燈實驗電路、功率因數表等，中部為實驗時放置掛箱。
2、實驗臺：由電源、信號源、安全保護裝置構成。
3、實驗操作桌：桌面實驗時放置實驗器件，下部為儲存柜儲存實驗器件用。
4、實驗?zāi)K掛箱：
TRY-01 電流源—電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成。
TRY-02 由常用分立元件，RC選頻網絡測定單元組成。
TRY-03 三相負載
TRY-04 繼電控制一單元
TRY-05 繼電控制二單元
TRY-06 繼電控制三單元
TRY-07 直流電機實驗電源、調速環節模塊、勵磁電流、電樞電流指示表掛箱。
二、器材配備(1臺2座)：
2臺180W三相電動機，1臺100W直流電動機，1只MF500萬用表，1只數字萬用表，2套電烙鐵及烙鐵架，40根疊插式實驗連接線，1套數電、模電實驗所需電阻、電位器、電感、電容、變壓器、傳感器、集成座等元件單元盒（元件已裝在單元盒內），1套工具，2張學生凳。
三、用戶自備器材：示波器（型號不限），功率表，滑線變阻器，毫伏表。
四、實驗內容：
1、電工部分 能完成“TRY-528電工實驗裝置”全部實驗內容；
2、數電、模電部分：能完成“TRY-530數電、模電實驗室成套設備”的實驗內容；
3、電氣控制部分：能完成“TRY-28B電力拖動實驗室成套設備”實驗內容。
3、電氣控制部分：能完成“TRY-28B電力拖動實驗室成套設備”實驗內容。
