RYL-318A立式通用電工 電子實驗室成套設備
編號:N2008530275
基本信息:

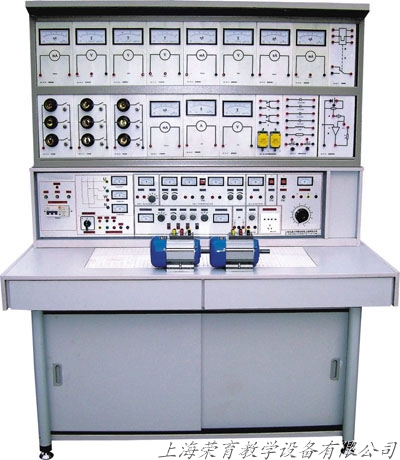

RYL-318A立式通用電工、電子實驗室成套設備
RYL-318A立式通用電工、電子實驗室成套設備是我公司參照國外同類產品，按照國內實驗教學大綱的要求研制的產品，它可滿足大、中專院校、職業學枚、技校電工學、電工原理、電子技術等課程的實驗教學要求。一套設備由12臺實驗臺、一臺電源控制臺組成，
一臺二座。實驗臺由實驗屏、控制柜、實驗桌組成。實驗屏上做電工實驗，實驗桌面上作電子技術實驗。實驗屏由若干實驗單元盒組合而成，單元盒板面電路符號用國家標準，每一單元盒在實驗屏上的位置可任意互換，可根據實驗需要方便地組合成不同的實驗線路，實驗方便、快捷，能使學生在短時間內較快，較好地完成實驗。實驗桌面上配有通用九孔電路板，裝有元件的透明元件盒在其上可如意接插實驗電路。控制柜提供三相四線制電源、三相、單相可調電源、雙路可調直流穩壓穩流電源、脈沖信號、正弦波、方波、三角波信號等。為保證在實驗中人身及設備的安全，該實驗臺設有漏電及過載保護裝置。
一臺二座。實驗臺由實驗屏、控制柜、實驗桌組成。實驗屏上做電工實驗，實驗桌面上作電子技術實驗。實驗屏由若干實驗單元盒組合而成，單元盒板面電路符號用國家標準，每一單元盒在實驗屏上的位置可任意互換，可根據實驗需要方便地組合成不同的實驗線路，實驗方便、快捷，能使學生在短時間內較快，較好地完成實驗。實驗桌面上配有通用九孔電路板，裝有元件的透明元件盒在其上可如意接插實驗電路。控制柜提供三相四線制電源、三相、單相可調電源、雙路可調直流穩壓穩流電源、脈沖信號、正弦波、方波、三角波信號等。為保證在實驗中人身及設備的安全，該實驗臺設有漏電及過載保護裝置。 該實驗室設備具有整體結構緊湊、外形美觀大方、組裝方便等特點，是各類高等院較、中等專業學校和職業學校電工、電子實驗教學理想換代產品。
一、結構功能
1、實驗桌:系進口三聚氰胺飾面板制成，不變型不褪色。尺寸:146×68×85cm
(1)通用電路板:固定在實驗桌桌面上，在其上作電子實驗
(2)抽屜:左右各l個，放置常用工具。
(3)元件儲存柜:放置元件
2、電子元件盒:裝有電子元件透明盒體(見彩圖)，在通用電路扳上拼插實驗電路。
3、日光燈:40W，用于日光燈電路及功率因數改善實驗。
4、控制柜:尺寸:144×30×26(cm)
主要構成部分:
(1)三相熔斷器:
規格:額定電流2A
用途:整個實驗臺上第一保護裝置
(2)電流輸入指示燈:
規格:220V氖泡指示燈:
用途:指示三相四線電源和實驗臺通斷。
(3)漏電保護開關:
規格:三相四線制，額定電流3A，漏電動作≦30mA
用途:具有短路，過載、漏電保護，保護人身與儀器的安全
(4)電源輸出指示:
規格:紅、綠、黃三只220Ｖ氖泡指示燈:
用途:當開關接通時，紅、綠、黃指示燈亮。
(5)3只交流電壓表:
規格:0～450Ｖ
用途:指示三相0～４５０Ｖ輸出電壓
(6)I/O開關:控制三相電源輸出
(7)三相電源輸出插口:由二組四個接線柱U、V、W、N組成三相四線制電源輸出端口。
(8)信號源單元:輸出正弦波、方波、三角波三種波形。
(9)脈沖源單元:輸出一組正負脈沖。
(10)直流穩壓電源:輸出二路獨立連續可調的直流穩壓電源。
(11)+5V固定穩壓電源
(12)3～24V低壓交流電源:輸出3、6、9、12、15、18、24V低壓常用電源。
(13)單相電源插座組
規格:每一插座額定電流為2A。
用途:提供國內外幾種標準的單相220V電源插座。
(14)可調交流電源:
規格:1.5KVA三相調壓器
用途:提供0～380V連續可調的交流電壓，同時可得到０～２４０Ｖ單相可調電源。
(l5)交流電壓表
規格:0～450V
用途:用以監測可調三相交流電源的輸出電壓。
(16)交流電源輸出插□:
采用接線座:由4只接線座組成可調交流電源的輸出端。
(17)音頻放大器
5、實驗屏
實驗屏由實驗單元板及鐵質噴塑框架組成。
(1)框架:框架經分割成上、下兩層，設有滑道，使實驗單元盒拆裝方便，位移滑快。
(2)實驗單元盒
單元盒面板注塑而成，背面安裝元器件，并配有塑料護罩，使學生觸及不到帶電部位。護罩與面板結合用較科學的壓卡式結構，維修拆裝方便。面板經絲印，構成不同的元器件線路符號，元器件的接線端均由面板上的接線柱引出。
配置單元盒目錄：
編號名稱 型號及規格
XD-B-01直流電流表 59C23型 0～l00μA
XD-B-02直流電流表 59C23型 0～l0mA～50mA
XD-B-03直流電流表 59C23型 0～２A
XD-B-04交流電流表 59L19型 0～100mA
XD-B-05交流電流表 59L19型 0～2A
XD-B-06直流電流表 59C23型 0～l0V～30V
XD-B-07直流電流表 59C23型 0～300V
XD-B-08交流電流表 59L19型 0～450V
XD-B-09功率因數表 59L19型 220V2A
XD-B-10電路接點擴展板 自鎖緊插口l2只
XD-B-11 交流接觸器 CJ10-10 380V 10A（二只）
XD-B-12熱繼電器 JRl6-20/3D 0.35～lA
XD-B-13中間繼電器 JZ7-44 380V 5A
XD-B-l4時間繼電器 JS7-2A 380V 60S
XD-B-l5接鈕開關 LAl9-11三只
XD-B-16熔斷器 RclA-5 5A
XD-B-17轉換開關 LW6-2B 400V 5A
XD-B-18三相負荷開關 HK8 400V l5A
XD-B-19日光燈電路單元板 40W鎮流器，開關
XD-B-20熔斷器，啟輝器
XD-B-21直流電壓表 59C23型 0～lV
XD-B-22 電流測量插口 500V 2A
XD-B-23燈炮負載 平燈頭九只，開關九只
XD-B-24直流電流表59C23型 0～500mA
XD-B-25電流源-電壓源轉換電路
XD-B-26 伏安特性單元板
XD-B-27 電路元件單元板
XD-B-28 直流電路單元板
XD-B-29 受控源單元板
XD-B-30 交流電壓表 59 L19型 0～50～250V
XD-B-31 交流電流表 59 L19型 0～500mA
二、主要技術指標
l、輸入工作電源:三相五線
2、輸出電源及信號:
(l)A單元:三相四線，具有固定三相380V電源和0～380V三相可調輸出口。
(2)B單元:交流3、6、9、12、15、18、24V
(3)C單元:雙路穩流穩壓電源，二路輸出電壓都為0～30V，由多圈電位器連續調節，具有預設式限流保護功能。
最大輸出電流均為2A 電壓穩定度: <10－2
負載穩定度：<10－2紋波電壓: <5mv
(4)D單元:直流穩壓5V，電流0.5A
(5)F單元:220V電壓輸出，供外接儀器使用。
3、單次脈沖源:每次可輸出一對正負脈沖。
4、函數信號發生器（正弦波、三角波、矩形波）
（1）頻率范圍:5Hz-550KHz分五個頻段
（2）頻率指出:由Hz表直接讀出
（3）電壓輸出范圍:正弦波:5Hz-250KHz>4.5V，250KHz-550KHz>3.5V
三級衰減:0db、20db、40db、具有連續細調
矩形波: 5Hz-250KHz>4.5V，250KHz-550KHz>3.5V，幅度連續可調。
三角波:5Hz-550KHz>lV
5、音頻功率放大器:輸入音頻電壓不低于l0mV，輸出功率不小干lW，音量可調，內有喇叭，用于放大電路擴音。也可作信號尋跡儀器使用。
6、絕線電阻: >5MΩ
7、漏電保護:漏電動作電流≤30mA
三、配備（以二十四座為例）
１、實驗桌:配有12臺實驗桌（一臺二座），規格:148×68×85cm，桌面中央裝通用電路板，尺寸為90×35cm，在其上插接實驗電路，桌下部為元件儲存柜。
2、24張凳
3、控制柜:共12臺，每一張實驗桌配置1臺
4、實驗屏:共12臺，每一臺桌配置l臺
5、單元板:每臺32塊，24座配置384塊
6、12套電子實驗用的直流電表、電阻器、電容器、變壓器、二極管、三極管、集成、可控硅、傳感器等。元器件已裝在單元盒上。
7、總電源控制臺l臺，分別控制12學生實驗臺的電源。
8、器材:12只MF-500型萬用表、12臺三相異步電動機（0.l8KW），24把烙鐵及烙鐵架，12套尖嘴鉗、剝線鉗、螺絲刀，12只電流插頭，自鎖緊實驗連接線480根。
9、用戶自備器材:
(1)示波器(型號不限)； (2)晶體管毫伏表; (3)滑線變阻器; (4)功率表
四、實驗項目
(一)電工部分實驗:
|
1．常用電工儀表的使用
2．線性元件與非線性元件的伏安特性
3．直流電路電壓與電位的研究
4．基爾霍夫定律的驗證
5．迭加原理與互易定理的驗證
6．代文寧定理與諾頓定理的驗證
7．電壓源與電流源的等效變換
8．受控源的研究
9．一階電路的響應
10．二階電路的響應
11．研究LC元件在直流電路和交流電路中的特性
12．交流電路參數的測量
13．正弦交流電路RLC元件的特性
14．RL及RC串聯電路實驗 |
15．RLC串聯諧振電路
16．日光燈電路連接
17．改善功率因數實驗
18．互感的測量
19．三相電路及功率的測量
20．R-C選頻網絡實驗
21．二端口網絡的研究
22．單相變壓器實驗
23．三相異步電動機的使用與起動
24．三相異電動機的正、反轉
25．三相異步電動機的Y-△起動
26．三相異步電動機的順序控制
27．三相異步電動機的能耗制動 |
（二）電子部分實驗:
電子部分實驗項目與“TRY-18B通用電子實驗室成套設備”的實驗項目相同。
