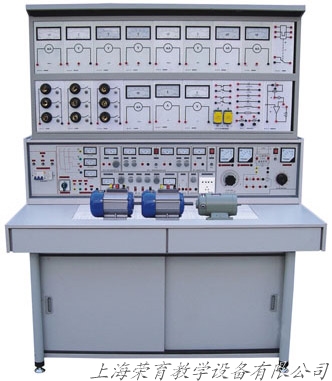

RYL-318C 立式電工 電子 電力拖動(帶直流電機)實驗室
編號:N20085302853
電工電子電拖實驗室:
RYL-318C 立式電工、電子、電力拖動（帶直流電機實驗）實
驗室成套設備
驗室成套設備 該設備是在“RYL-318立式電工、電子、電力拖動實驗室成套設備”的基礎上增加了直流電機調速環節，0～220Ｖ直流電機實驗電源，直流實驗電機，實驗單元板等，除能完成前者全部實驗內容外，能完成教學大綱要求的基礎直流電機實驗。該設備研制成功，解決了廣大學校直流電機實驗元器件難以購置、難以管理、難以開出實驗課的煩惱。該設備實驗時動腦動手能力強，實驗方便、快捷，實驗臺整體結構緊湊，外形美觀大方、組裝方便等特點，其是各類高等院校、中專、技校和職業學校電工、電子、電力拖動教學設備理想換代產品。
一、結構:
同“RYL-318立式通用電工、電子實驗室成套設備”的“一”中所有內容且在“一、4”中增加直流調速環節和直流電機實驗電源，Ia、If指示環節和“一、5”中增加14塊電力拖動元件單元盒。（見目錄 頁）
二、技術指標：同“RYL-318A立式通用電工電子實驗室成套設備”。
三、配備(以二十四座為例):
1、電源總控制臺：分別控制12臺學生實驗臺的電源。
2、實驗桌:配有12臺實驗桌(一桌二座)，規格148×68×85cm，桌面中央裝有通用電路板，尺寸為90×35cm，電子實驗在其上完成，桌下部為元件儲存柜。
3、24張塑料凳
4、控制柜:共12臺，每一桌配備1臺
5、實驗屏:共12臺，每一桌配備1臺，在其上完成電工和電力拖動實驗。
6、單元盒:每臺具備 XD-B-0l～XD-B-31外(見目錄 頁)，增加14塊電力拖動元件單元盒。
7、12套電子實驗用的電阻、電位器、電容，變壓器、二極管、三極管、集成、可控硅、
傳感器等。
8、 器材:12只MF500型萬用表，24臺180W三相交流電機，12臺100W直流電機， 24把烙鐵及烙鐵架，12套尖嘴鉗、剝線鉗、螺絲刀，480根自鎖緊疊插式連接線。
9、用戶自備器材:示波器(型號不限)，功率表，晶體管毫伏表，滑線變阻器。
四、實驗項目:
能完成“RYL-318A立式通用電工、電子實驗室設備”與“TRY-28B通用電力拖動實驗室設備”的實驗內容。
