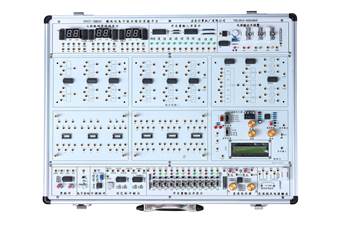

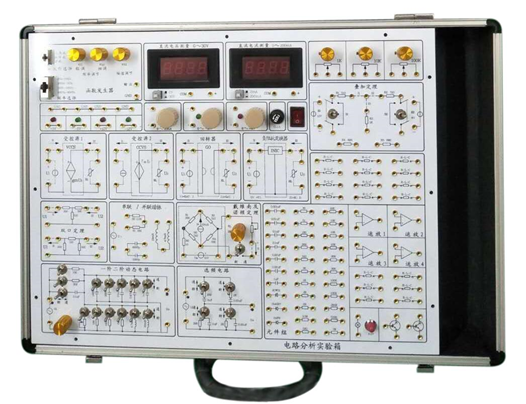

TRY-SM50 模塊化數字模擬綜合實驗箱

    實驗箱由鋁木合金箱體、高性能線性電源、常用數字模擬信號源和實驗電路組成。其中實驗電路采用固定功能模塊和開放式模塊相結合的方式，固定功能模塊和開方式模塊有很多種可供選擇，用戶可根據需求靈活配置。以滿足不同專業、不同層次學生的教學實驗要求。本平臺適用于本專院校所有電類和非電類專業《數字電子技術》、《數字系統設計》、《模擬電子技術》、《電子線路》等課程的實驗和創新設計。                                           圖片僅供參考

一、技術指標

   1、實驗箱工作電源

輸入：AC220V±10%,50HZ。

輸出：1.AC 0V、6V、14V、帶中心抽頭雙路17V（用于整流濾波實驗）。

       2.DC +5V/2A、±12V/0.5A，每路均帶有短路保護。配DVCC-DB電源保護板，+5V電源帶有欠壓、過壓、過流、短路和反向保護電路報警、自動恢復功能。

      3.DC 1.5V～12V/1A連續可調。

2、 常用數字模擬信號源部分

1）直流信號源：雙路-5V～+5V, -0.5V～+0.5V連續可調。

2）提供二組正負單脈沖發生器和兩組邊沿電平發生器。

3）10HZ-10KHZ連續可調時鐘電路。

4）4KHZ～1MHZ固定脈沖9檔輸出。

5）12路開關量輸入并顯示電路，輸入端帶保護功能。

6）12路開關量輸出電路，輸出標準TTL高電平和TTL低電平，輸出端自帶顯示電路，直觀顯示開關量的輸出狀態，同時輸出端帶保護功能。

7）6位七段LED共陽數碼顯示器，自帶CD4511 BCD碼譯碼電路。

3、測試小工具

1）0-200mA直流電流表1個。

4、實驗電路模塊區

1）配置開放式實驗區二個模塊，含9只IC14 、3只IC16。

2）提供8Ω喇叭1個。

5、標配模擬電路模塊

1）戴維南定理實驗模塊

2）基爾霍夫定理和疊加定理模塊

3）單級放大電路和射極跟隨器電路模塊

4）差動放大電路模塊

5）負反饋放大電路模塊

6）RC正弦波振蕩器模塊

7）串聯穩壓電路模塊

8）OTL功率放大電路和集成功率放大電路模塊

9）橋式整流、濾波、三端集成穩壓電源模塊

10）集成運放電路模塊2塊

11）場效應管放大電路模塊

12）單結晶體管觸發電路模塊

    6、實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，美觀漂亮，實驗導線連接穩定可靠。

7、外形尺寸：480×360×148MM

8、箱體：鋁木合金材料，綠色環保，造型美觀大方。

二、實驗內容

數字部分基本實驗

1、門電路邏輯功能及測試

2、譯碼器和數據選擇器

3、運算電路(半加器、全加器及邏輯運算)

4、觸發器 R-S、D 、J-K

5、計數器電路測試及研究

6、波形產生及單穩態觸發器

7、集成計數器及寄存器

8、三態輸出觸發器及鎖存器

9、單穩態觸發器及其應用實驗

10、電壓變換器實驗

模擬部分實驗

1、單級放大電路

2、兩級放大電路

3、負反饋放大電路

4、射極跟隨器

5、差動放大電路

       6、比例求和運算電路

       7、積分與微分電路

       8、波形發生電路

       9、有源濾波器

       10、電壓比較器

       11、互補對稱功率放大器

       12、集成功率放大器

       13、整流濾波與并聯穩壓電路

       14、串聯穩壓電路

       15、正弦波振蕩器

三、實驗箱配置

附：使用本實驗箱需配套儀器儀表：萬用表和示波器自備或代購
