RY-DL6電路分析實驗箱,TRY-QYP01C型氣動PLC控制實訓裝置
RY-DL6電路分析實驗箱
DL6該電路分析實驗箱是在DL2的基礎的上改進而成，主要是進行電工學中的有關電路分析理論的實驗論證，屬弱電類實驗。它采用模塊式結構，各模塊間相互獨立，通過各元件區不同元件組合，可組成多種測試電路，實驗模板正面印有電路圖，反面裝有器件，各實驗電路中需測試的點均裝有測試孔，使用方便，接觸可靠，而且壽命長、效率高，適用于進行各種電路的實驗研究，可滿足電工原理、電路分析等課程實驗教學的需要。有電路原理基本電路。
☆電路分析實驗箱系統組成
（1）電源輸入：AC220V±10% ，50HZ
電源 輸出：固定輸出±l2V/0.5A，±5V/0.5A；可調輸出0V～±l2V/0.5A， 均有短路過載保護，自動恢復功能。
電流輸出：0～l00mA.
（2）函數信號發生器
波 形：正弦波、方波、三角波
頻率范圍：0HZ～100KHZ，分四檔連續可調
幅 值：方波、正弦波、三角波（峰-峰值：0～10V）
（3）1只數字電壓表，分0～2V、0～30V二檔；
1只數字電流表，分0～2mA、0～200mA二檔，精度為0.5級；
可同時滿足多 個測試點電壓、電流的動態監測。
（4）器件庫：有l～2W電阻22只、電容7只、二極管(穩壓 管)3只、不同阻值電位器3只、可擴展器件接插孔18 只、三極管二只、6.3V指示燈1只、運放4組。
器件庫主要是幫助學生自已設計實驗電路，提高學生的動手能力、設計能力，為開放性實驗提供平臺。
（5）系統配有“電路設計與仿真軟件—Electronics.Workbench.Multisim.v9.0”。幫助學生在自行設計實驗電路時先進行仿真試驗，以提高設計成功率。
（6）鋁合金保護箱，堅固耐用，樣式美觀、大方。
☆電路分析實驗箱可完成以下實驗：
(l)線性與非線性元件的伏安特性。 (10)RC一階電路的響應測試。
(2)電位及其與電壓關系的研究。 (11)二階電路的響應測試。
(3)基爾霍夫定理及其故障判斷。 (12)RC選頻網絡特性測試。
(4)疊加定理。 (13)R、L、C元件在正弦電路中的特性實驗。
(5)電壓源與電流源的等效變換。 (14)R、L、C串聯諧振電路的研究。
(6)戴維南及諾頓定理。 (15)R、L、C并聯諧振電路的研究
(7)最大功率傳輸測定 (16)雙口（二端口）網絡測試。
(8)受控源VCVS、VCCS的實驗。 (17)互易定理實驗。
(9)典型電信號的觀察和測量。 (18)其它電路的研究
電工單片機微機通信實驗箱
? TRY-860X移動通信實驗系統
? TRY-812通信原理實驗箱
? TRY-598K、598K+超強型三合一單片機微機開發實驗箱
? TRY-598KB單片機微機三合一實驗開發系統
? TRY-598KC開放型單片機微機實驗開發系統
? TRY-598PCI單片機微機EDA綜合實驗開發平臺
? TRY-598PAPCI現代單片機微機EDA綜合實驗開發系統
? TRY-86PCI16/32微機實驗開發系統
? TRY-8086KA微機原理與接口實驗箱
? TRY-8086KB微機原理與接口實驗儀
? TRY-52EH+萬能單片機實驗開發系統
? TRY-E802自動接線式EDA實驗儀
? TRY-52EH單片機EDA綜合開發實驗儀
? TRY-8641現代通信技術實驗平臺(高端型)
? TRY-8643程控交換綜合實驗箱
? TRY-TS01高頻電路綜合實驗箱
? TRY-TS02高頻電路綜合實驗系統
? TRY-TX05光纖通信綜合實驗箱
? TRY-XH1信號與系統實驗儀
? TRY-XH2信號與系統及數字信號處理實驗箱
? TRY-XH3信號與系統及數字處理實驗箱
? TRY-811通信原理實驗平臺（新模塊化）
? TRY-E801EDA實驗開發系統
? TRY-CPT16十六位機（FPGA）擴展實驗板
? RY-DL6電路分析實驗箱
? TRY-SM50 模塊化數字模擬綜合實驗箱
? TRY-A1模擬電路實驗箱，模擬電路實驗平臺
? TRY-A2,A6模擬電路實驗箱，模擬電路實驗系統
? TRY-SA8數字模擬電路實驗箱
? TRY-SAE數電模電EDA綜合實驗系統
? TRY-SD1數字電路實驗箱，數字電路實驗系統
? TRY-SD2數電實驗箱, 數電實驗平臺
? TRY-SD6數字電路實驗箱,數字電路實驗儀
? TRY-52H,52H+增強型單片機開發實驗平臺
? TRY-ATC自控原理與計算機控制實驗儀
? RY-DL2型電路原理分析實驗箱
? TRY-CMX16+現代計算機組成原理與系統實驗箱（16位）
? TRY-CPTH超強型計算機組成原理與系統結構實驗儀
? TRY-CPTH+超強型計算機組成原理與系統結構
? TRY-PLCX1系列可編程控制器實驗箱
? TRY-EPM1C3單片機開發板,單片機開發平臺
? TRY-MCU51開發型單片機實驗系統
? TRY-Mcore多核單片機模塊化實驗開發系統
? TRY-5286K單片機微機開發實驗箱
? TRY-5286K＋單片機微機開發實驗儀
? TRY-DG1電工技術實驗箱,電工技術實驗平臺

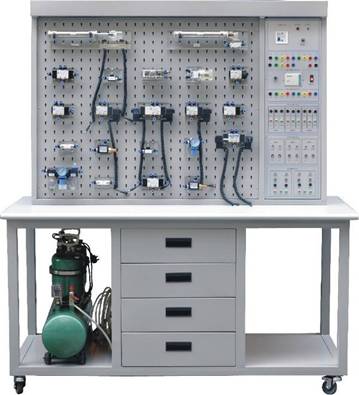

TRY-QYP01C型氣動PLC控制實訓裝置
概述：氣動PLC控制實驗裝置是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材的內容要求，同時吸收了該專業廣大師生的建議，經過精心設計及與可編程控制器（PLC）的完美結合,使氣動原理與自動控制理論能得到有效的運用。該系裝置除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程控制器（PLC）的學習及其基本應用實驗等，是機電一體化專業理想的實驗設備。
該系統適應于大中專院校、職業學校機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》和《PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電和氣動一體化的綜合實驗臺。學生通過操作實驗及課程設計，可以更準確、形象地深入了解，掌握氣動元件的結構，氣動回路的控制原理及設計方法等。還能通過實驗，掌握PLC可編程控制器的功能，控制原理及編程技巧等。
主要參數：
實驗設備外形尺寸：1200mm×700mm×1720mm
可編程控制器（PLC）：三菱FX1S-20MR三菱FX1N-40MR主機，（繼電器輸出型）。
電源：輸入AC220V，輸出DC24V/2A
電源：AC220V公稱1容積：10L 額定輸出氣壓：0.7MPa
氣動基本實驗回路舉例：
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、加載的閉鎖回路
PLC控制的基本回路
1、出廠程序
2、單電磁鐵的換向
3、雙電磁鐵的換向
4、兩個單電磁鐵的換向
5、單、雙電磁鐵的換向
6、三組電磁鐵的換向
7、單電磁鐵的延時回路
8、PLC控制的計數回路
9、流水燈
10、七段數碼
11、PLC基本編程練習
氣動的應用系統
1車門開關控制系統
2液面自動控制裝置氣動系統
§4-3帶材移動中氣動糾偏控制系統
4尺寸自動分選機氣動系統
5氣動震動裝置氣動系統氣動

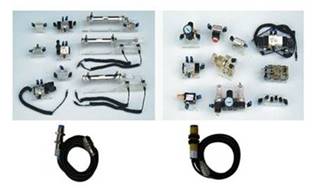

PLC氣動教學設備配置清單
序號名 稱型號數量備注
1實訓桌 1張
2實訓臺 1臺
3.PLC主機模塊三菱FX1S-20MR1塊
4電源模塊 1塊
5繼電器控制模塊 1塊
6.PLC控制按鈕模塊 1塊
7單作用缸QGX25ⅹ1001只
8雙作用缸QGX25ⅹ1002只
9旋轉氣缸（透明） 1只
10三聯件AC20001只
11減壓閥（帶壓力表）AR20001只
12手動換向閥H210—081只
13單電磁換向閥（二位三通）常開3V210-81只
14單電磁換向閥（二位三通）常閉3V210-81只
15單電磁換向閥（二位五通）4V210-82只
16雙電磁換向閥（二位五通）4V220-81只
17雙電磁換向閥（三位五通）4V230-81只
18單氣換向閥（二位五通）4A210—082只
19雙氣換向閥（二位五通）4A220—082只
20行程閥（機控）MOV—21只
21行程閥（按鈕）MOV—31只
22行程閥（按鈕帶鎖）MOV—3A1只
23或門型梭閥KV—082只
24快速排氣閥QE—022只
25單向節流閥ASC-082只
26單向節流閥（裝在缸體上）JSC6017只
27單向閥1/42只
28順序閥（透明） 1只
29氣容 1只
30消聲器1/82只
31消聲器1/41只
32三通（T型三通）? 64只
33三通（Y型減徑三通）? 8—? 61只
34四通? 62只
35氣管PU6ⅹ420米
36行程開關（裝在缸體上） 4只
37編程電纜（適配器）三菱1條
38工具 1套
39氣孔塞頭? 610只
40氣動實訓說明書 1冊
41三菱PLC編程軟件、程序光盤1盤
