電工電子實驗裝置,電路原理分析實驗箱

TRYDG-01A電工電子實驗裝置

功能簡介

TRYDG-01A電工電子實驗裝置是在“TRYDG-01電工技術實驗裝置”的基礎上增加“數字電路”和“模擬電路”實驗內容及相應的數字電路實驗、模擬電路實驗箱

一、TRYDG-01數字電路、模擬電路實驗箱功能：

提供穩壓電源四路（±5V/0.5A；±15V/0.5A，均有短路保護、自動恢復功能）、低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）、四位十進制譯碼顯示器、兩組撥碼盤、8位邏輯開關、8位電平指示器、三態邏輯筆、單次脈沖源、揚聲器、振蕩線圈、按鍵、橋堆及電位器等。另外，還設有一些高可靠圓腳集成電路插座（8P2只、14P3只、16P4只、28P1只、40P1只）及可靠的鍍銀長紫銅管（供插電阻、電容、電位器、晶體管等元件）。實驗掛箱配有：①共射極單管放大器負反饋放大器實驗板、②射極跟隨器實驗板、③RC正弦振蕩器實驗板、④差動放大器實驗板、⑤OTL功率放大器實驗板共五塊及若干分立元件，可采用固定線路或分立元件靈活組合進行實驗，有利于提高學生動手能力。

二、電工電子實驗裝置配置清單（每臺）

三、電工電子實驗裝置實驗項目

（一）電工實驗項目，同“TRYDG-01電工技術實驗裝置”。

（二）數字電路實驗項目：

l.與門電路邏輯功能測試

11.二——十進制8421譯碼器

2.或門電路邏輯功能測試

12.加法器

3.與非門電路邏輯功能測試

13.減法器

4.非門電路邏輯功能測試

14.由集成與非門構成單穩態觸發器

5.CM0S門電路的測試

15.T觸發器實驗

6.基本RS觸發器

16.組合電路的設計之一——編碼轉換

7.JK觸發器

8.D觸發器

9.555時基電路的應用

17.組合電路的設計之二——顯示電路

18.同步時序電路的設計

19.計算機時序電路的設計

10.二­——十進制計數器

20.CM0S集成A/D、D/A轉換電路實驗

……

自行設計、開發實驗電路。

（三）模擬電路實驗:

采用固定線路和分立元件靈活組合進行實驗。

1、固定線路板實驗有：

（1）共射極單管放大器負反饋放大器實驗

（2）射極限跟隨器實驗

（3）RC正弦振蕩器實驗

（4）差動放大器實驗

（5）OTL功率放大器實驗

2、分立元件可完成：單管放大、整流、濾波、穩壓、運放、全波可控及趣味性實驗，也可利用此平臺開發其他實驗項目。

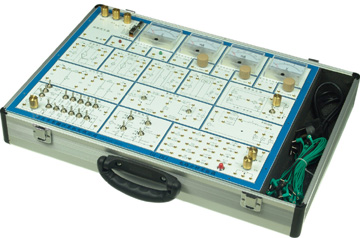

RY-DL2型電路原理分析實驗箱

   RY-DL2型電路分析實驗箱主要是進行電工學中的有關電路分析理論的實驗論證平臺，屬弱電類實驗。它采用模塊式結構，各模塊間相互獨立，通過各元件區不同元件組合，可組成多種測試電路，實驗模板正面印有電路圖，反面裝有器件，各實驗電路中需測試的點均裝有測試孔，使用方便，接觸可靠，而且壽命長、效率高，適用于進行各種電路的實驗研究，可滿足各類高、中等院校及職業技術類院校的電工原理、電路分析等課程實驗教學的需要。

RY-DL2型電路原理分析實驗箱產品介紹：

一、電路原理分析實驗箱系統特點

1、它采用模塊式結構，各模塊間相互獨立，通過元件區不同元件組合，可組成多種測試電路；

2、實驗板正面印有電路原理圖，反面安裝器件，使學生對實驗原理一目了然，也防止了器件的人為損壞；各實驗電路中需測試的點均有測試孔，使用方便，接觸可靠。

3、該實驗箱適用于進行各種電路的實驗研究，可滿足各類高、中等院校及職業技術類院校的電工原理、電路分析等課程實驗教學的需要。

二、電路原理分析實驗箱系統組成

（1）電源輸入：AC220V±10% ，50Hz

輸出：±l2V/0.5A，±0～l2V/0.5A（可調穩壓電源）

均有短路過載保護，自動恢復功能。

（2）函數發生器

波形：正弦波、方波、三角波

       頻率范圍：10Hz ～ 90KHz，分四檔連續可調

幅值（Vpp）：方波（0～20V）、三角波（0～15V）、正弦波（0～10V）

（3）指針式電壓表頭：0～30V及0～3V各1只；

指針式電流表頭：0～20mA及0～1mA各1只；

可滿足多點同時測試電壓、電流的動態監測。

（4）元件組：電阻10只、電容5只、二極管(穩壓管)3只、電位器2只（1K、10K各一）。

（5）鋁合金實驗箱體，堅固耐用，樣式美觀、大方。

三、電路原理分析實驗箱實驗項目

1、線性與非線性元件的伏安特性。

2、電位及其與電壓關系的研究。

3、基爾霍夫定理。

4、疊加定理。

5、電壓源與電流源的等效變換。

6、戴維南及諾頓定理。

7、受控源VCVS、VCCS的實驗。

8、典型電信號的觀察和測量。

9、RC一階電路的響應測試。

10、二階電路的響應測試。

11、RC選頻網絡特性測試。

12、R、L、C元件在正弦電路中的特性實驗。

13、R、L、C串聯諧振電路的研究。

14、R、L、C并聯諧振電路的研究。

15、雙口網絡測試。

16、其它電路的研究。

RY-DL6電路分析實驗箱是在RY-DL2的基礎上改進而成的。它相對于RY-DL2有以下不同。

1、電源輸出 ：增加固定輸出 ±5V/0.5A ，有短路過載保護，自動恢復功能。

2、函數信號發生器（最高輸出頻率達2MHz以上）

     波    形：正弦波、方波、三角波

     頻率范圍：2Hz～1MHz，分四檔連續可調

     幅    值：方波、正弦波、三角波 （峰-峰值：0～10V）

3、 1只數字電壓表，分0～2V、0～30V二檔；

1只數字電流表，分0～2mA、0～200mA二檔；

4、擴充了元件庫：有l～2W電阻22只、電容7只、二極管(穩壓 管)3只、不同阻值電位器3只、可擴展器件接插孔18 只、三極管二只、6.3V指示燈1只、運放4組。

擴充元件庫主要是幫助學生自行設計實驗電路，提高學生的動手能力、設計能力，為開放性實驗提供平臺。

5、系統配有“電路設計與仿真軟件—Electronics.Workbench.Multisim.v9.0”。幫助學生在自行設計實驗電路時先進行仿真試驗，以提高設計成功率。
